Microchip Technology Kit Curiosity Nano PIC18F16Q20

Il kit Curiosity Nano PIC18F16Q20 di Microchip Technology offre una piattaforma hardware per valutare la famiglia di microcontroller PIC18-Q20. Il microcontroller PIC18F16Q20 è montato sulla scheda. La serie di schede di valutazione Curiosity Nano contiene un debugger integrato. Non sono necessari strumenti esterni per programmare ed eseguire il debug dell’MCU PIC18F16Q20 Microchip.

Caratteristiche

Caratteristiche di PIC18F16Q20
- Interfaccia I/O multi-tensione (MVIO) con più pin alimentati da V_DDIO2 e V_DDIO3
- Modulo target I³C con velocità di comunicazione maggiore
- ADC 300ksps a 10 bit con calcolo per progetti di sensori reattivi
- Modulo porta di instradamento segnale a 8 bit per interconnettere periferiche digitali senza utilizzare pin esterni
- Controller di interruzioni vettorizzate con latenza fissa per la gestione delle interruzioni e arbitro bus di sistema
- Capacità di accesso diretto alla memoria (DMA)
- UART con supporto per protocolli asincroni, DMX, DALI e LIN
- Ripartizione di accesso alla memoria (MAP)
- Protezione del codice migliorata per supportare gli utenti nelle applicazioni di protezione dei dati e bootloader
- L’area informazioni sul dispositivo (DIA) memorizza i valori di calibrazione in fabbrica per contribuire a migliorare l’accuratezza del sensore di temperatura

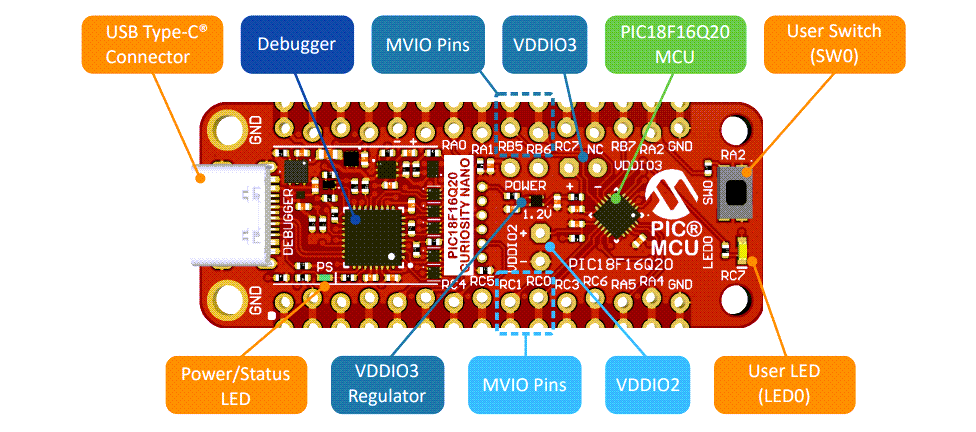

Caratteristiche della scheda
- Microcontroller PIC18F16Q20
- Connettore USB tipo C®, alimentato tramite USB
- 1 LED utente giallo
- 1 interruttore meccanico per l'utente
- 1 regolatore LDO MCP1711/1.2V che alimenta VDDIO3
- Debugger su scheda:
  - Identificazione della scheda in IDE MPLAB® X Microchip
  - 1 LED verde di alimentazione e stato
  - Programmazione e debug
  - Porta seriale virtuale (CDC)
  - 1 canale GPIO di debug (DGI GPIO)
- Tensione di arrivo regolabile:
  - regolatore LDO MIC5353 controllato dal debugger su scheda
  - tensione di uscita da 1,8V a 3,6V (limitata dalla tensione di ingresso USB)
  - Corrente di uscita massima di 500 mA (limitata dalla temperatura ambiente e dalla tensione di uscita)
