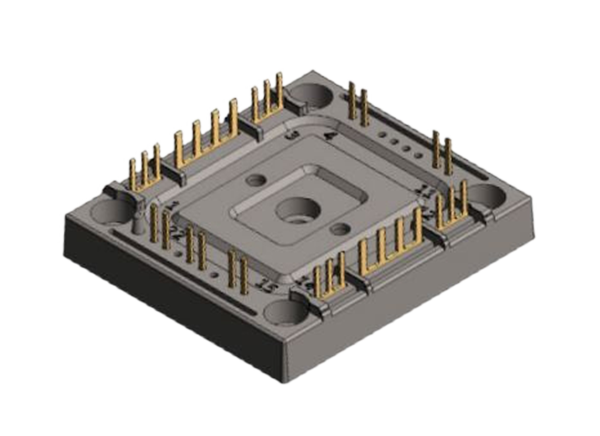

Microchip Technology Moduli di alimentazione MOSFET MSCSM120x

I moduli di potenza MOSFET MSCSM120x di Microchip Technology sono convertitori ad alta efficienza che presentano un substrato Si3n4 con rame spesso per migliori prestazioni termiche. Questi moduli offrono un basso profilo, montaggio diretto sul dissipatore di calore (package isolato), un termistore interno per il monitoraggio della temperatura e un intervallo di temperatura esteso. I moduli MSCSM120x operano a tensione inversa (VR) da 1,2 kV, intervallo di tensione gate-source da -10 V a 25 V (VGS), dissipazione di potenza (Pd) da 310 W/560 W e corrente di drain continua (id) da 79 A/150 A. Questi moduli sono utilizzati in applicazioni come sistemi di alimentazione ad alta affidabilità, convertitori CA/CC e CC/CA ad alta efficienza, controllo motori e interruttori CA.

Caratteristiche

  • MOSFET di potenza SiC:
    • Bassa RDS(ON)
    • Commutazione ad alta velocità
  • Diodo Schottky SiC:
    • Recupero inverso nullo
    • Recupero diretto nullo
    • Modalità di commutazione indipendente dalla temperatura
    • Coefficiente di temperatura positivo su VF
  • Profilo e peso ultrabasso
  • Sorgente Kelvin per un facile azionamento
  • Substrato Si3n4 con rame spesso per migliori prestazioni termiche
  • Termistore interno per il monitoraggio della temperatura
  • Intervallo di temperature ampliato
  • Convertitore ad alta efficienza
  • Prestazioni eccezionali a funzionamento ad alta frequenza
  • Montaggio diretto sul dissipatore di calore (package isolato)
  • Conforme a RoHS
  • Terminali saldabili per alimentazione e segnale per un facile montaggio su PCB
  • Sistema di conversione di potenza integrato

Specifiche

  • Tensione inversa 1,2 kV (VR)
  • Intervallo di tensione gate-source da -10 V a 25 V (VGS)
  • Dissipazione di potenza 310 W/560 W (PD)
  • Corrente di drain continua 79A/150A (ID)
  • Tempo di salita 30 ns
  • Tempo di discesa 25 ns
  • Resistenza drain-source RDS(ON) da 16 mΩ / 31 mΩ
  • Intervallo temperatura di funzionamento da -55 °C a 175 °C

Applicazioni

  • Sistemi di alimentazione ad alta affidabilità
  • Convertitori CA/CC e CC/CA ad alta efficienza
  • Controllo motori
  • Interruttori CA
View Results ( 9 ) Page
Codice prodotto Scheda dati Vf - Tensione diretta Configurazione Vgs - Tensione gate-source Rds On - Drain-source sulla resistenza Vr - Tensione inversa
MSCSM120DDUM16CTBL3NG MSCSM120DDUM16CTBL3NG Scheda dati 1.5 V Double Dual Common Source - 10 V, + 25 V 16 mOhms 1.2 kV
MSCSM120DAM31CTBL1NG MSCSM120DAM31CTBL1NG Scheda dati 1.5 V Boost Chopper - 10 V, + 25 V 31 mOhms 1.2 kV
MSCSM120AM31CTBL1NG MSCSM120AM31CTBL1NG Scheda dati 1.5 V Phase Leg - 10 V, + 25 V 31 mOhms 1.2 kV
MSCSM120HM16CTBL3NG MSCSM120HM16CTBL3NG Scheda dati 1.5 V Full Bridge - 10 V, + 25 V 16 mOhms 1.2 kV
MSCSM120DDUM31CTBL2NG MSCSM120DDUM31CTBL2NG Scheda dati 1.5 V Double Dual Common Source - 10 V, + 25 V 31 mOhms 1.2 kV
MSCSM120DHM31CTBL2NG MSCSM120DHM31CTBL2NG Scheda dati 1.5 V Asymmetrical Bridge - 10 V, + 25 V 31 mOhms 1.2 kV
MSCSM120DUM31CTBL1NG MSCSM120DUM31CTBL1NG Scheda dati 1.5 V Dual Common Source - 10 V, + 25 V 31 mOhms 1.2 kV
MSCSM120SKM31CTBL1NG MSCSM120SKM31CTBL1NG Scheda dati 1.5 V Buck Chopper - 10 V, + 25 V 31 mOhms 1.2 kV
MSCSM120HM31CTBL2NG MSCSM120HM31CTBL2NG Scheda dati 1.5 V Full Bridge - 10 V, + 25 V 31 mOhms 1.2 kV
Pubblicato: 2021-10-05 | Aggiornato: 2022-03-11
