Microchip Technology Amplificatori operazionali a deriva zero MIC333/MIC2333

Gli amplificatori operazionali MIC333/MIC2333 a deriva zero di Microchip Technology offrono una correzione della tensione di offset in ingresso a fronte di un offset e una deriva dell'offset molto bassi. Questi amplificatori sono dispositivi a bassa potenza con un prodotto tipico di larghezza di banda di guadagno (GBWP) di 300 kHz. Inoltre, questi dispositivi sono stabili con guadagno unitario, senza rumore 1/ƒ, e hanno un buon rapporto di reiezione dell'alimentazione (PSRR) e un buon rapporto di reiezione di modo comune (CMRR). I dispositivi MIC333/MIC2333 di Microchip Technology funzionano con una tensione di alimentazione singola di soli +1,8 V, assorbendo 23 µA/amplificatore (tipico) di corrente di riposo. Questi amplificatori operazionali a deriva zero sono progettati utilizzando un avanzato processo CMOS in pacchetti singoli (MIC333) e doppi (MIC2333).

Caratteristiche

  • Alta precisione CC
    • Tensione di offset: ±8µV (max.) (VOS)
    • Deriva della tensione di offset: ±0.03µV/°C (max.) (deriva VOS)
    • Guadagno minimo in circuito aperto: 120dB (AOL) a VDD = 5.5V:
    • Rapporto di reiezione dell'alimentazione: 120dB minimo (PSRR) a VDD = 5,5VR
    • Rapporto di reiezione di modo comune: 120dB minimo (CMRR) a VDD = 5,5V
    • Tensione di rumore in ingresso tipico: 1µVP-P (Eni) da ƒ = 0,1Hz a 10Hz
  • A bassa potenza e tensioni di alimentazione
    • Corrente di riposo di 23 µA/amplificatore (tipica) per amplificatore (IQ)
    • Intervallo di tensione di alimentazione: da +1,8 V a +5,5 V
  • Ingresso/uscita rail-to-rail (I/O)
  • Prodotto a larghezza di banda a guadagno (GBWP) di 300 kHz (tip.)
  • Guadagno unitario stabile
  • Intervallo di temperatura esteso da -40 °C a +125 °C
  • Opzioni di package disponibili
    • Amplificatore operazionale singolo: MIC333
    • Amplificatore operazionale doppio: MIC2333
  • Packaging
    • 5 conduttori SC70 (solo MIC333)
    • 5 conduttori SOT-23 (solo MIC333)
    • 8 conduttori MSOP (solo MIC2333)
  • Qualificato per il settore automobilistico (AEC Q100, classe 1)

Applicazioni

  • Condizionamento del sensore
  • Elettronica portatile
  • Strumentazioni medicali
  • Misurazione della temperatura
  • Correzione offset CC
  • Elettronica per settore automobilistico

Risorse aggiuntive

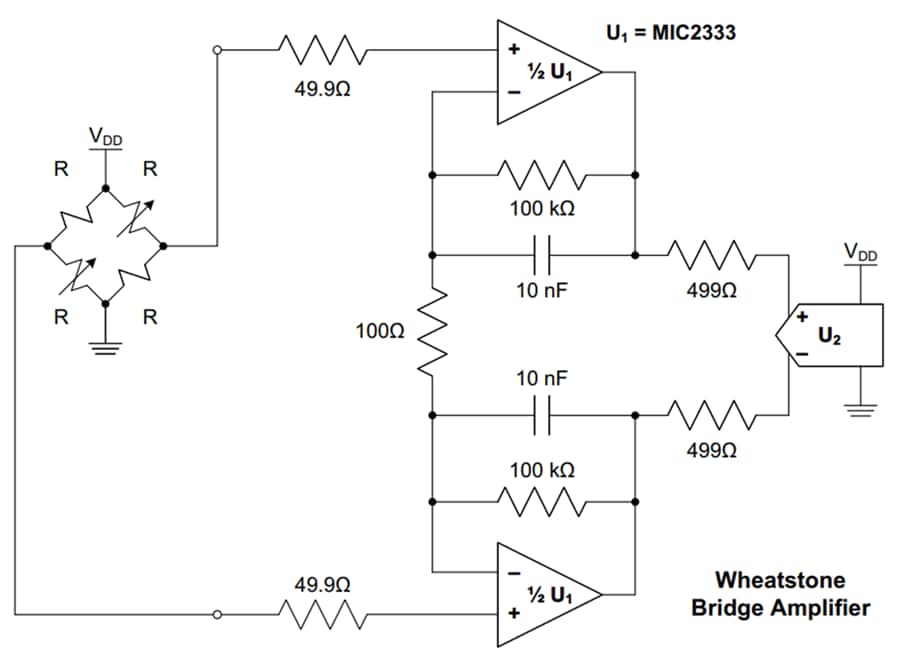

Circuito di applicazione tipico

Schema di circuito di applicazione - Microchip Technology Amplificatori operazionali a deriva zero MIC333/MIC2333
Pubblicato: 2025-07-30 | Aggiornato: 2025-08-05
