Microchip Technology Amplificatori operazionali MCP6V96/6U/7/9

Gli amplificatori operazionali MCP6V96/6U/7/9 di Microchip Technology forniscono la correzione della tensione di offset di ingresso per offset e deriva di offset molto basse. Questi dispositivi hanno un prodotto guadagno-larghezza di banda di 10 MHz (tipico). Sono stabili a guadagno unitario, non presentano rumore 1/f e hanno un buon rapporto di reiezione dell'alimentazione (PSRR) e un buon rapporto di reiezione di modo comune (CMRR). Questi prodotti operano con una singola tensione di alimentazione fino a 2,4 V, e assorbono una corrente di riposo 1,1 mA/amplificatore (tipica).

Caratteristiche

  • Alta precisione CC
    • Deriva VOS ±150 nV/°C (massima)
    • VOS ±25 µV (massimo)
    • AOL 111 dB (minimo, VDD = 5,5 V)
    • PSRR 110 dB (minimo, VDD = 5,5V)
    • CMRR 112 dB (minimo VDD = 5,5V)
    • Eni 0,24 µVP-P (tipico), f = da 0,1 Hz a 10 Hz
    • Eni 0,08 µVP-P (tipico), f = da 0,01 Hz a 1 Hz
  • Protezione IEM potenziata
    • Rapporto di reiezione delle interferenze elettromagnetiche (EMIRR) a 1,8 GHz 93 dB
  • Potenza e tensioni di alimentazione basse
    • IQ 1,1 mA/amplificatore (tipico)
    • Ampio intervallo di tensione di alimentazione da 2,4 V a 5,5 V
  • Package di piccole dimensioni
    • Singoli in SC70, SOT-23
    • Duali in MSOP-8, 2 x 3 TDFN
    • Quadrupli in TSSOP-14
  • Facile da usare
    • Ingresso/uscita rail-to-rail
    • Prodotto guadagno-larghezza di banda: 10 MHz (tipico)
    • Guadagno unitario stabile
  • Intervallo di temperatura esteso da -40 °C a +125 °C

Applicazioni

  • Strumentazione portatile
  • Condizionamento di sensore
  • Misurazioni della temperatura
  • Correzione offset CC
  • Apparecchiature medicali

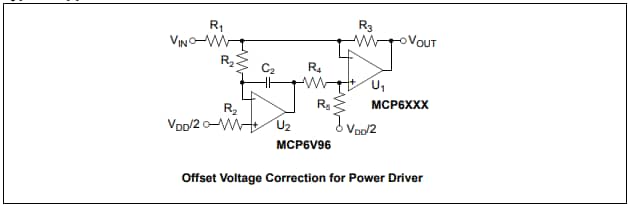

Circuito di applicazione tipico

Schema di circuito di applicazione - Microchip Technology Amplificatori operazionali MCP6V96/6U/7/9
Pubblicato: 2021-02-18 | Aggiornato: 2022-03-11
