Microchip Technology Controller di porta USB Type-C™ PD 3.1 MCP22350
I controller di porta USB Type-C™ PD 3.1 MCP22350 di Microchip Technology sono progettati per funzionare come controller PD abbinato a un MCU/SoC Microchip esterno. Questi controller rispettano le specifiche del cavo e del connettore USB Type-C™ e le specifiche USB PD 3.1. I controller di porta PD a fattore di forma ridotto altamente integrati MCP22350 offrono orientamento e rilevamento della spina del cavo per una presa USB Type-C. Questi controller implementano la comunicazione della banda di base con un dispositivo USB Type-C partner tramite il MAC USB PD 3.1 integrato. I controller MCP22350 includono otto pin I/O di uso generico configurabili e sono disponibili in un package QFN a 28 conduttori 4 mm x 4 mm.
L'MCP22350 può negoziare modalità alternative su connettori USB Type-C utilizzando il protocollo PD 3.1. Questi controller possono essere utilizzati per supportare i casi di utilizzo della batteria morta selezionando tra due alimentatori 3,3 V esterni (VBUS e principale) tramite un interruttore di alimentazione integrato.
I controller MCP22350 integrano componenti analogici discreti, tra cui un interruttore di alimentazione, due FET VCONN con commutazione Rp/Rd e circuiti di rilevamento corrente/tensione per il rilevamento di sovratensione/corrente. Integrando i componenti analogici discreti, questi controller di porta PD forniscono una soluzione a bassa potenza per i consumatori (smartphone, tablet, PC desktop e notebook) e applicazioni industriali.
Caratteristiche
- Controller PD ausiliario per MCU o SoC di Microchip
- MAC compatibile con USB Power Delivery 3.1
- Interfaccia SPI per la comunicazione CPU/SoC
- Supporto della modalità alternativa USB Type-C
- Porta a doppio ruolo (DRP) e scambio rapido di ruoli (FRS)
- Supporto con la modalità di offload DRP
- Componenti analogici discreti integrati:
- FET VCONN con commutazione Rp/Rd
- Terminazione Rd batteria morta
- Rilevamento di corrente programmabile per condizioni di sovracorrente
- Rilevamento di tensione per condizioni di sovratensione
- Interruttore di alimentazione integrato 3,3 V:
- Fornisce supporto per la batteria scarica (solo MCP22350-2)
- Commutazione automatica tra VBUS e principale 3,3 V
- Alimentazione e I/O:
- Regolatore di tensione integrato 1,8 V
- 8 pin I/O configurabili per uso generico
- Disponibile in un package QFN a 28 conduttori 4 mm x 4 mm
Applicazioni
- Consumer:
- Notebook
- PC desktop
- Smartphone
- Tablet
- Monitor
- Docking station
- HDTV
- Stampanti
- Caricatori multiporta
- Settore industriale
Schema a blocchi

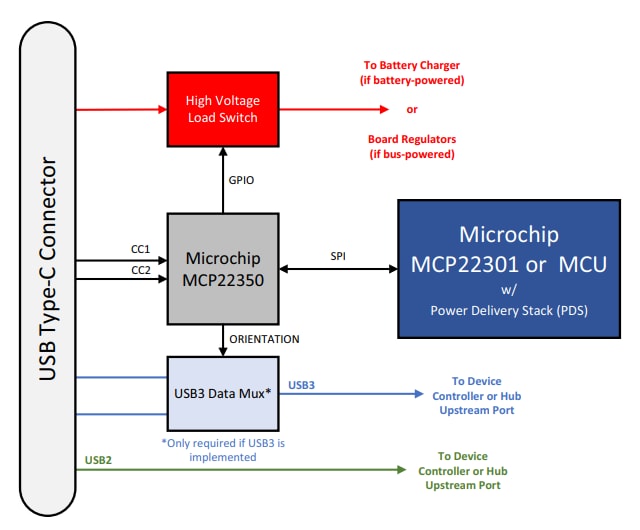

Diagramma di applicazione
