Microchip Technology Controller per dispositivi EtherCAT® LAN9253
Il controller per dispositivi EtherCAT® LAN9253 di Microchip Technology fornisce doppio PHY Ethernet integrato, ognuno dei quali fornisce un ricetrasmettitore 100BASE-TX full-duplex e supporta il funzionamento a 100 Mbps. Il LAN9253 supporta HP Auto-MDIX, consentendo l'uso di cavi LAN a connessione diretta o cross-over. Questo dispositivo fornisce agli sviluppatori di sistema una soluzione economica per realizzare soluzioni per dispositivi EtherCAT. Il LAN9253 include un controller slave EtherCAT a 3 porte con 8K byte di memoria a doppia porta (DPRAM), 8 SyncManager, 8 unità di gestione della memoria Fieldbus (FMMUs) e un clock distribuito a 64 bit.
Il controller per dispositivi EtherCAT LAN9253 di Microchip Technology è offerto in un package QFN64 ed è disponibile in intervalli di temperatura commerciali, industriali e industriali estesi.
Caratteristiche
- Controller slave EtherCAT a 2/3 porte con 8 unità di gestione della memoria Fieldbus (FMMU) e 8 SyncManager
- Tempo di ciclo EtherCAT ottimizzato
- Si interfaccia con controller integrati a 8/16 bit e controller integrati a 32 bit con bus a 8/16 bit
- Doppio PHY Ethernet integrato con HP Auto-MDIX
- Larghezza di banda Ethernet 100BASE-TX
- Supporto FX 100 Base tramite un ricetrasmettitore esterno
- I/O a tensione variabile da 1,8 V a 3,3 V
- Regolatore centrale integrato da 1,2 V per funzionamento singolo a 3,3 V
- Daisy chain clock tra i dispositivi
- Opzione di funzionamento senza EEPROM ESI
- Diagnostica dei cavi
- Aperto / corto
- Lunghezza dei cavi
- Intervallo di temperature di funzionamento
- Commerciale: da 0 °C a +70 °C
- Industriale: da -40 °C a +85 °C
- Industriale esteso da -40 °C a 105 °C
- Package QFN64 da 9,0 mm x 9,0 mm
Applicazioni
- Controllo di movimento del motore
- Acquisizione dati
- Automazione di processo e di fabbrica
- Moduli di comunicazione e schede di interfaccia
- Sensori
- Automazione della rete elettrica
- Automazione per edifici
- Sistemi di valvole idrauliche e pneumatiche
- Interfacce uomo-macchina (HMI)
Prodotti correlati
Microchip Technology Controller Slave EtherCAT a 2/3 porte LAN9252
Presenta doppi PHY Ethernet integrati che contengono ognuno un ricetrasmettitore full duplex 100BASE-TX.

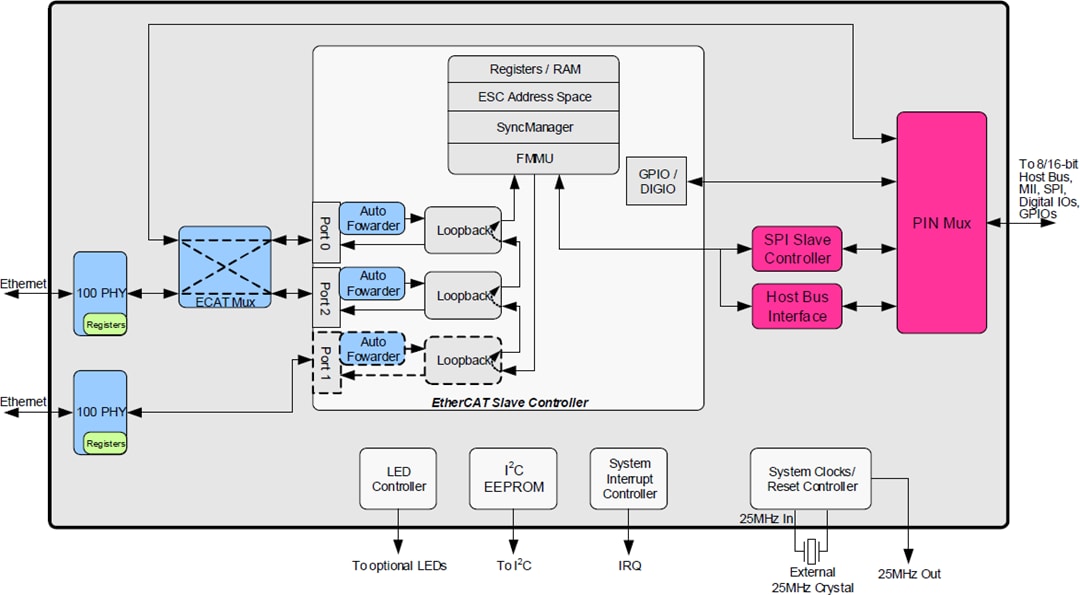

Diagramma interno a blocchi
Schema a blocchi di sistema

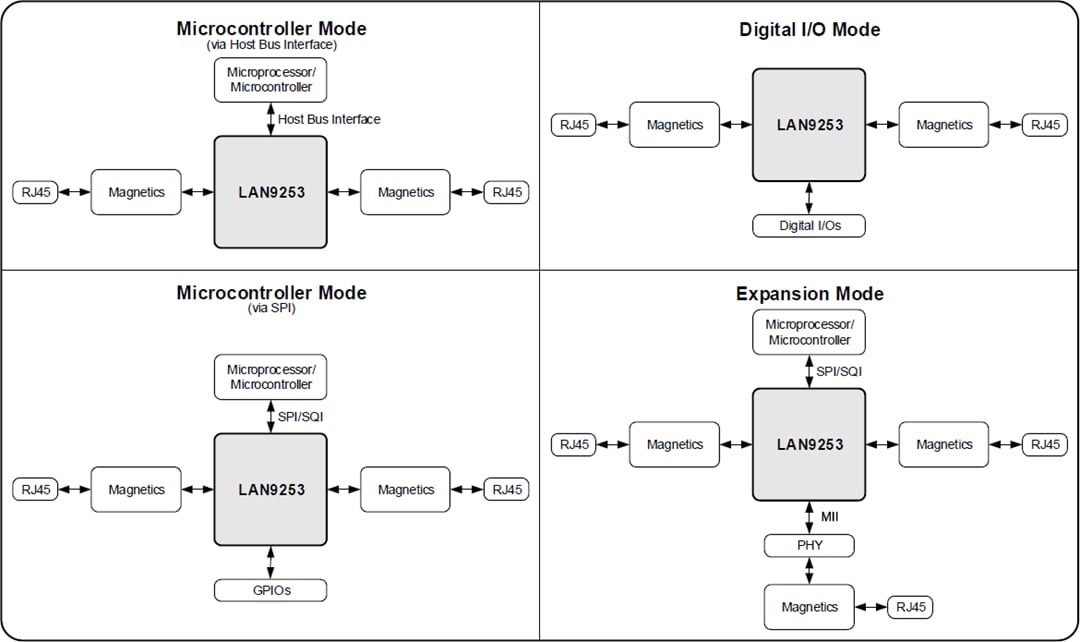

Modalità di funzionamento
