Microchip Technology Schede di valutazione USB tipo C™ EQCO5X31

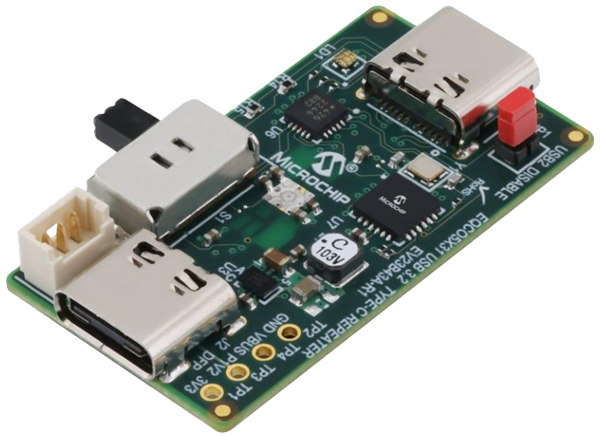

Le schede di valutazione USB tipo C ™ EQCO5X31 di Microchip Technology sono una soluzione per estendere la lunghezza del cavo USB3 di tipo C. Le schede EQCO5X31 di Microchip Technology utilizzano un estensore di tipo C EV40G35A progettato per il lato Host e il dispositivo. Le schede utilizzano anche un ripetitore di tipo C EV23B43A che facilita l’accoppiamento e l’estensione di due cavi. Queste schede ridefiniscono le possibilità di connettività USB.

Caratteristiche

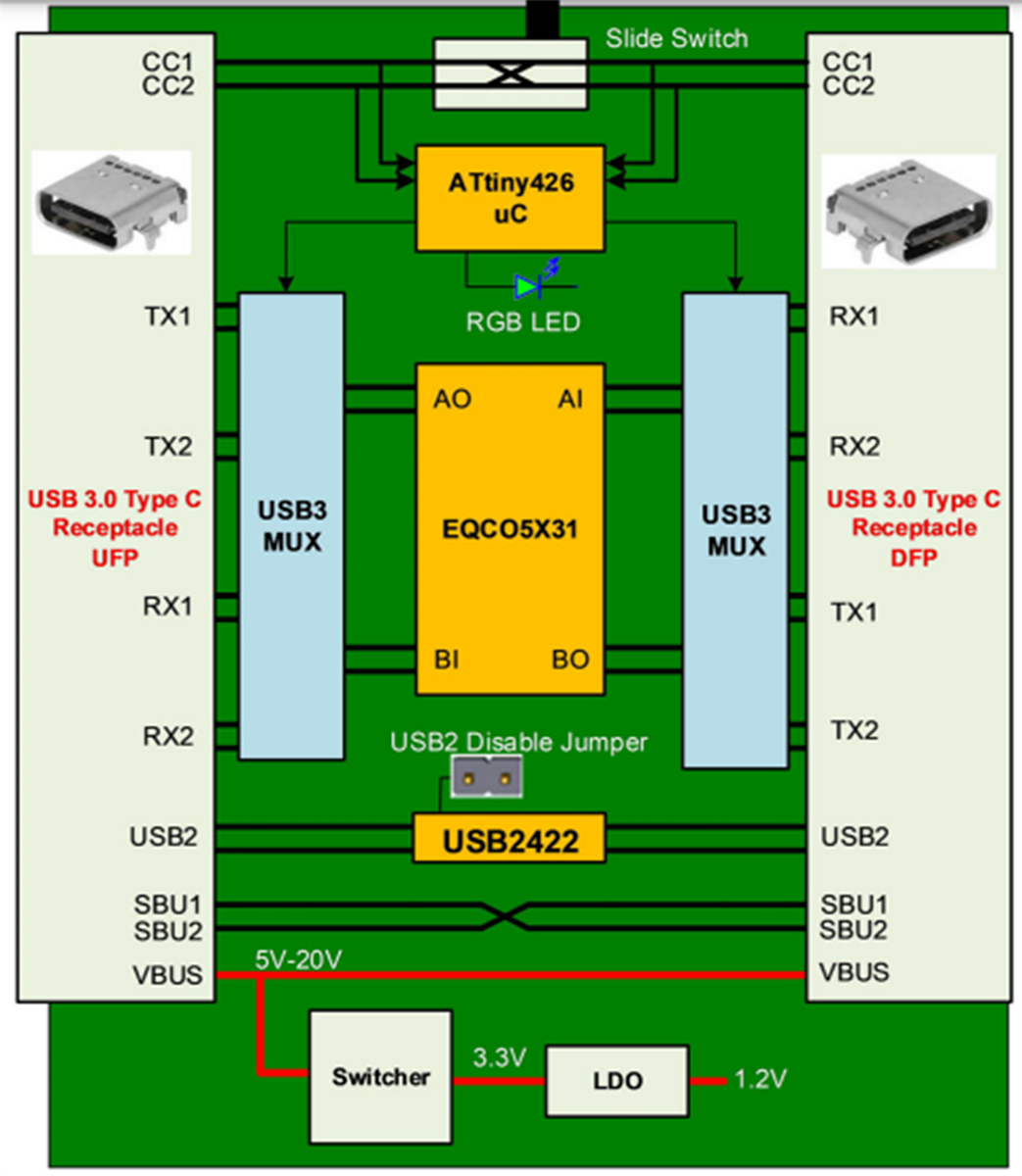

Due connettori USB sulla scheda, una spina di tipo C (J2) e una presa di tipo C (J1)
La spina è inserita direttamente in una presa lato Host/dispositivo
La presa ammette un cavo USB di tipo C
I segnali di segnalazione USB3 passano attraverso l' EQCO5X31, dove i segnali vengono re-clockati e ri-pilotati
I segnali USB2 sono collegati passivamente attraverso la scheda tra i connettori

Due parti EQCO5X31 sulla scheda per gestire due corsie supportate dal cavo USB di tipo C e dalla specifica del connettore
L’alimentazione proviene dalle linee VBUS del connettore della spina
Le linee CC USB tipo C sono connesse passivamente attraverso la scheda tra i connettori
Le linee SBU USB di tipo C sono connesse passivamente attraverso la scheda tra connettori
