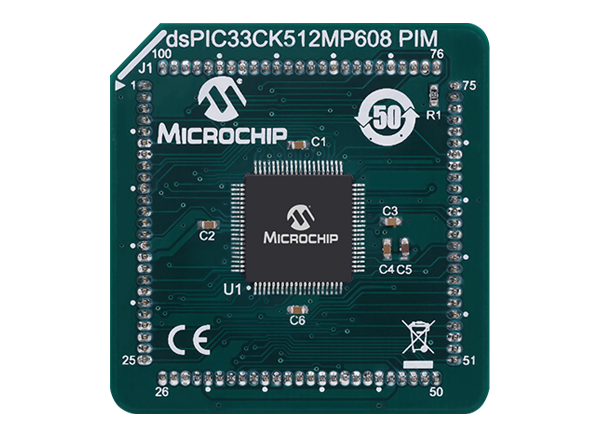

Microchip Technology Modulo plug-in generico dsPIC33CK512MP608

Il modulo plug-in generico dsPIC33CK512MP608 di Microchip Technology presenta un singolo nucleo DSC dsPIC® a 16 bit da 100 MIPS. Dispone di un DSP integrato e periferiche su chip potenziate. Questi DSC consentono la progettazione di sistemi di controllo motore di precisione ad alte prestazioni. Questi sistemi sono più efficienti dal punto di vista energetico, silenziosi nel funzionamento e offrono una maggiore durata del motore. I dispositivi possono essere utilizzati per controllare motori BLDC, PMSM, ACIM, SR e motori passo-passo.

Caratteristiche

Condizioni di funzionamento
- Da 3,0 V a 3,6 V, da -40 ºC a +150 ºC, CC a 100 MIPS
Nucleo DSC dsPIC33CK
- Fino a 512 Kbyte di memoria Flash del programma con ECC e aggiornamento Live (dual-partition Flash)
- Fino a 64 Kbyte di SRAM dati con memoria incorporata autotest (MBIST)
- Architettura Harvard modificata con dati a 16 bit e istruzioni a 24 bit
- Architettura CPU ad alta efficienza di codice (C e assemblaggio) progettata per applicazioni in tempo reale
- 16 registri di lavoro a 16 bit
- 4 serie di registri di salvataggio contestuali di interrupt, tra cui lo Stato ACC e CPU per una rapida gestione delle interruzioni
- MUL a 32 bit a segnale misto, ciclo singolo
- Hardware rapido a 6 cicli 32/16 e 16/16 DIV
- Doppi accumulatori a punto fisso (ACC) a 40 bit per operazioni DSP
- Ciclo singolo (MAC/MPY) con doppio recupero dati e riscrittura dei risultati
- Supporto per cicli a zero overhead

Modulo PWM ad alta velocità
- 8 coppie PWM indipendenti (16 uscite totali) con risoluzione fino a 250 ps
- Tempo morto sul fronte di discesa e salita e supporto per la compensazione del tempo morto
- Taglio del clock per funzionamento ad alta frequenza
- Ingressi limite di corrente e guasto
- Configurazione flessibile del trigger per l'attivazione dell'ADC
