Microchip Technology Generatore di clock MEMS a 2 uscite DSC557
Il generatore di clock MEMS a 2 uscite di Microchip Technology è un generatore di clock PCI express a 2 uscite senza cristalli che soddisfa le specifiche Gen1, Gen2, Gen3 e Gen4. Eliminando il cristallo di quarzo esterno, il DSC557 migliora significativamente l'affidabilità e accelera lo sviluppo del prodotto. Questo generatore di clock DSC557-03 ha una funzione di abilitazione/disabilitazione dell’uscita che disabilita le uscite quando OE è basso. Il dispositivo è disponibile in due diversi package: un QFN a 14 pin salvaspazio (77% in meno di spazio sulla scheda) e un TSSOP a 16 pin che è un sostituto “drop-in” con il clock ICS557-03 esistente.
Il generatore di clock DSC557-03 di Microchip Technology opera in un intervallo di alimentazione da 2,25 V a 3,6 V e in un intervallo di temperatura da -40 °C a 85 °C. I formati di uscita di questo generatore di clock sono disponibili anche in qualsiasi combinazione di LVCMOS, LVDS e HCSL. Le applicazioni tipiche includono gateway, VoIP, reti ottiche passive, settore industriale, medico, sistemi di sicurezza, automazione per ufficio e smart TV.
Caratteristiche
- Conforme alle specifiche di clock comuni PCIe Gen1/2/3/4
- Il risonatore MEMS integrato elimina la necessità di cristalli esterni da 25 MHz
- Opzioni HCSL/LVDS/LVCMOS da 100 MHz disponibili
- Ampio intervallo di temperature
- Est. industriale: da -40 °C a +105 °C
- Industriale: da -40 °C a +85 °C
- Commerciale: da -20 °C a +70 °C
- Portata di alimentazione da 2,25 V a 3,6 V
- Basso consumo energetico
- 30% in meno rispetto ai dispositivi della concorrenza
- Ottima immunità a urti e vibrazioni
- Conformi ad MIL-STD-883
- Package QFN a 14 conduttori salvaspazio
- Senza piombo e conformi a RoHS
Applicazioni
- Comunicazioni/rete
- Ethernet
- 1G, 10GBASE-T/KR/LR/SR e Fibre Channel over Ethernet (FCoE)
- Router e interruttori
- Gateway, VoIP e punti di accesso wireless
- Reti ottiche passive
- Conservazione
- SAN, NAS, SSD e JBOD
- Applicazioni integrate
- Settore industriale, medico e avionico
- Sistemi di sicurezza e automazione per ufficio
- Segnaletica digitale, POS e altri
- Elettronica di consumo
- Smart TV, Bluray e STB

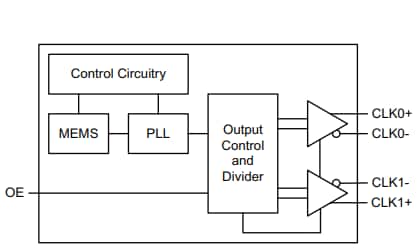

Schema a blocchi
Profilo di saldatura a riflusso
Materiale collaterale di supporto
