Microchip Technology Microcontroller AVRxEb
I microcontroller (MCU) AVRxEB di Microchip Technology fanno parte della famiglia AVR® EB. L'AVR16EB14/20/28/32 offre una CPU AVR con un moltiplicatore hardware che funziona a velocità di clock fino a 20 MHz, con 16 KB di Flash, 2 KB di SRAM e 512 byte di EEPROM. L'AVR32EB14/20/28/32 è dotato di una CPU AVR con un moltiplicatore hardware che funziona a velocità di clock fino a 20 MHz, con 32 KB di Flash, 3 KB di SRAM e 512 byte di EEPROM. Questi MCU implementano la tecnologia corrente con un'architettura flessibile e a bassa potenza che comprende un sistema di eventi, sottosistemi analogici accurati e periferiche digitale avanzate. Gli MCU di Microchip sono disponibili in pacchetti da 14, 20, 28 e 32 pin.
Caratteristiche
- CPU AVR®
- Funzionamento fino a 20 MHz
- Accesso al registro I/O a ciclo singolo
- Controller di interruzione a 2 livelli
- Moltiplicatore hardware a 2 cicli
- Disattivazione dell'interfaccia di programmazione e debug (PDID) (solo AVR32EB14)
- Intervallo della tensione di alimentazione da 1,8 V a 5,5 V
- Memorie
- Memoria flash programmabile in sistema da 16 KB o 32 KB con un vero funzionamento di lettura durante la scrittura
- SRAM 2 KB o 3 KB
- EEPROM 512 B
- 32B di riga utente in memoria non volatile che può mantenere i dati durante la cancellazione del chip ed essere programmata mentre il dispositivo è bloccato
- Resistenza di scrittura/cancellazione
- Flash di 1.000 (AVR16EB14) o 10.000 (AVR32EB14) cicli
- EEPROM di 100.000 cicli
- Conservazione dei dati: 40 anni a 55 °C
- Sistema
- Circuito di ripristino di accensione (POR)
- Rilevatore di brown-out (BOD) con livelli programmabili dall'utente
- Monitoraggio del livello di tensione (VLM) con interruzione a un livello programmabile al di sopra del livello DIBA
- Opzioni di clock
- Oscillatore interno ad alta precisione con frequenza selezionabile fino a 20 MHz (OSCHF) e regolazione automatica per una migliore precisione dell’oscillatore interno
- PLL interno fino a 80 MHz per funzionamento ad alta frequenza di tipo E/F con temporizzatore/ tipo di contatore
- Oscillatore interno a potenza ultra-bassa (OSC32K) da 32,768 kHz
- Oscillatore esterno a cristalli (XOSC32K) da 32,768 kHz
- Ingresso di clock esterno
- Programma unificato e interfaccia di debug a pin singolo (UPDI)
- 3 modalità di sospensione
- Inattivo con tutte le periferiche in esecuzione per una riattivazione immediata
- Standby con un funzionamento configurabile delle periferiche selezionate
- Spegnimento con conservazione dei dati completa
- I/O e package
- Fino a 28/27 pin I/O programmabili
- SOIC a 14 pin e TSSOP
- SSOP e VQFN a 20 pin
- SPDIP, SSOP e VQFN a 28 pin
- 32-pin VQFN e TQFP
- Periferiche
- 2 temporizzatori/contatori a 16 bit di tipo B (TCB) con acquisizione ingresso per acquisizione e misurazione del segnale
- 1 temporizzatore/tipo di contatore E (TCE) da 16 bit temporizzatore con 4 canali di confronto per la generazione PWM e Waveform Extension (WEX)
- 1 timer/contatore a 24 bit tipo F (TCF) per la generazione di frequenza
- 1 contatore in tempo reale (RTC) a 16 bit che può funzionare con un cristallo esterno o un oscillatore interno
- 1 USART con generatore frazionario di velocità in baud, baud automatico e rilevamento di inizio frame
- 1 interfaccia periferica seriale (SPI) host/client
- 1 interfaccia a fili (TWI) con doppia corrispondenza di indirizzo
- Funzionamento host/client indipendente (modalità doppia)
- Compatibile con Phillips I2C
- Modalità standard (Sm, 100 kHz)
- Modalità veloce (Fm, 400 kHz)
- Modalità veloce plus (Fm+, 1 MHz)
- Sistema di eventi per segnali inter-periferici indipendenti e prevedibili della CPU
- Logica personalizzata configurabile (CCL) con fino a 4 tabelle di ricerca programmabili (LUT)
- Convertitore analogico-digitale (ADC) differenziale 1x 12-bit, 300ksps con un amplificatore a guadagno programmabile (PGA)
- 2 comparatori analogici (ACs) con funzioni di confronto a finestra
- Riferimenti di tensione multipli (VREF)
- 1,024 V
- 2,048 V
- 2,500 V
- 4,096 V
- VREFA
- VDD
- Scansione automatica del controllo di ridondanza ciclica (CRC) della memoria Flash
- Temporizzatore di supervisione (WDT) con modalità Window e un oscillatore integrato separato
- Interrupt esterno su tutti i pin per uso generico
- Intervalli di temperatura
- Industriale da -40 °C a +85 °C, ambientale
- Esteso da -40 °C a +125 °C, ambientale
Applicazioni
- Applicazioni critiche per la sicurezza
- Elettrodomestici
- Settore automotive
- Settore industriale
Scheda dati

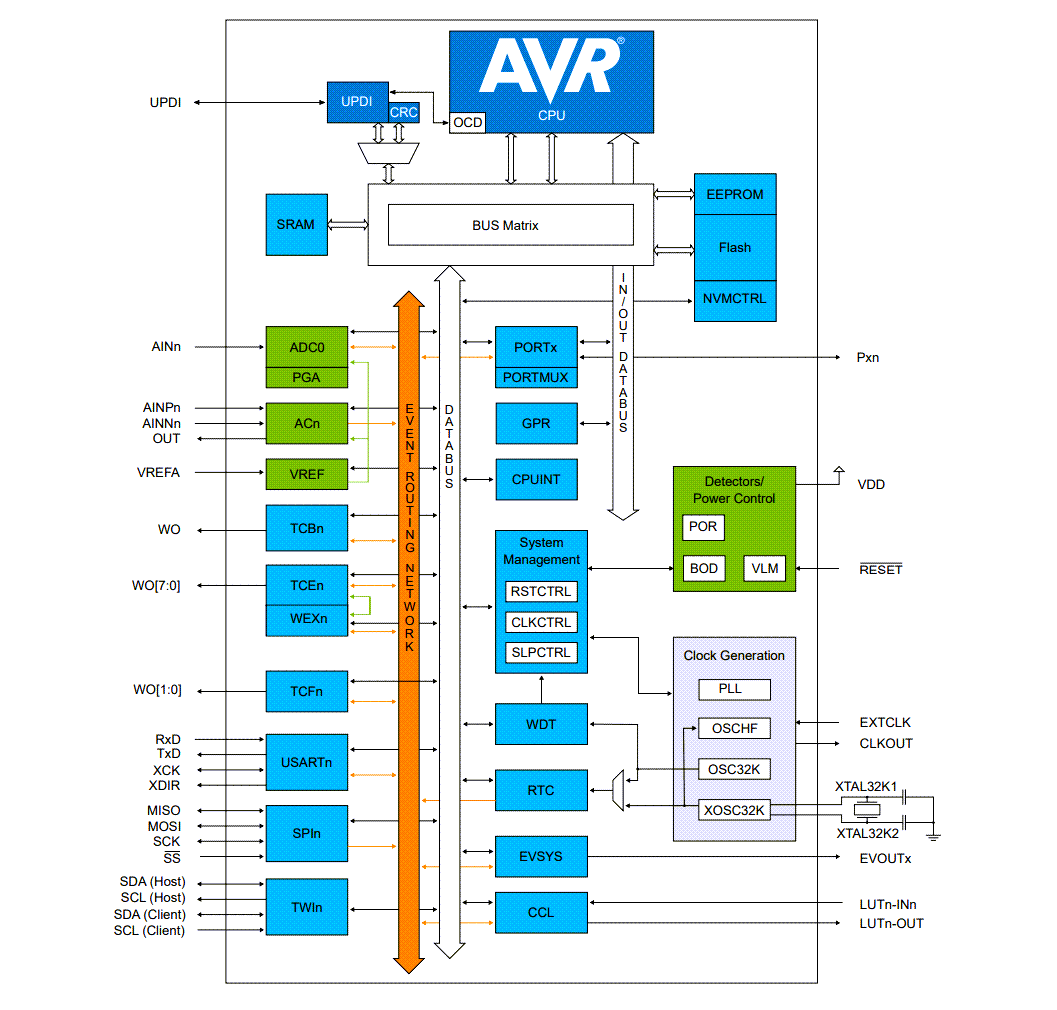

Diagramma a blocchi
Strumenti di sviluppo correlati
Microchip Technology Kit di valutazione Curiosity Nano AVR16EB32 (EV73J36A)
Piattaforma Hardware per valutare i microcontrollori della famiglia AVR® EB.
Microchip Technology Scheda di alimentazione multifase EV35Z86A
Scheda driver progettata per motori BLDC trifase con o senza sensori Hall.
Microchip Technology Scheda adattatore EV88N31A
Progettata per valutare l’adattatore MPPB AVR16EB32-CNANO.
