Microchip Technology Microcontrollori della famiglia EA AVR® (MCU)

I microcontrollori della famiglia EA AVR® (MCU) di Microchip Technology utilizzano la CPU AVR® con moltiplicatore hardware che funziona a velocità di clock fino a 20 MHz. Questi dispositivi sono dotati di 64 KB di Flash, 6 KB di SRAM e 512 byte di EEPROM. I microcontroller sono disponibili in package a 28, 32 e 48 pin. La famiglia EA AVR utilizza le tecnologie attuali di Microchip con un'architettura flessibile e a bassa potenza, tra cui Event System, sottosistemi analogici precisi e periferiche digitali avanzate.

Gli MCU EA AVR di Microchip Technology hanno periferiche indipendenti dal nucleo (CIP) basate su hardware analogiche, ad alta velocità, integrate e con prestazioni a bassa potenza per un efficiente controllo in tempo reale, nodo del sensore e applicazioni di monitoraggio della sicurezza secondarie. Per la flessibilità di progettazione e per ottimizzare il layout della scheda dell'utente, questi dispositivi sono offerti in dispositivi Flash da 16 KB a 64 KB in package SPDIP, SSOP, TQFP e VQFN che vanno da 28 a 48 pin. Questi MCU EA AVR sono adatti per varie applicazioni industriali, apparecchiature di consumo, elettrodomestici, settore automobilistico, nodo sensore e altre. I microcontroller (MCU) della famiglia EA AVR sono un'ottima opzione per la progettazione di sistemi di controllo a circuito chiuso e dispositivi di monitoraggio secondari per motivi di sicurezza.

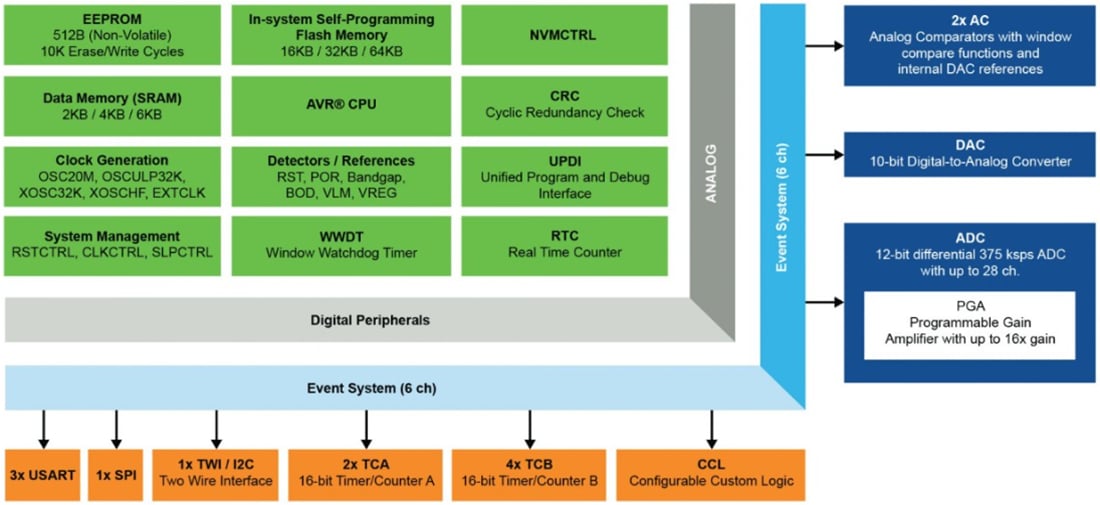

Caratteristiche

CPU AVR
- Funzionamento fino a 20 MHz
- Accesso al registro I/O a ciclo singolo
- Controller di interruzioni a due livelli
- Moltiplicatore hardware a ciclo doppio
- Intervallo di tensione di alimentazione: da 1,8 V a 5,5 V
Memorie
- Memoria Flash interna programmabile da 64 KB con un vero funzionamento di lettura e scrittura
- SRAM: 6 KB
- EEPROM: 512 B
- 64 KB di fila utente in memoria non volatile per conservare i dati durante la cancellazione del chip e può essere programmata mentre il dispositivo è bloccato
- Resistenza di scrittura/cancellazione
  - Flash: 10.000 cicli
  - EEPROM: 100.000 cicli
- Conservazione dei dati di 40 anni a 55 °C
Sistema
- Circuito di ripristino di accensione (POR)
- Rilevatore di brown-out (BOD) con livelli programmabili dall'utente
- Monitoraggio del livello di tensione (VLM) con interruzione a un livello programmabile al di sopra del livello DIBA
- Rilevamento guasti di clock (CFD)
- Opzioni di clock
  - Oscillatore interno ad alta precisione con frequenza selezionabile fino a 20 MHz (OSCHF)
    - Regolazione automatica per una migliore precisione dell'oscillatore interno
  - Oscillatore interno a potenza ultra-bassa (OSC32K) da 32,768 kHz
  - Oscillatore esterno a cristalli (XOSC32K) da 32,768 kHz
  - Ingresso di clock esterno
  - Oscillatore esterno a cristalli ad alta frequenza (XOSCHF) con rilevamento dei guasti di clock
- Programma unificato e interfaccia di debug a pin singolo (UPDI)
- Tre modalità di sospensione
  - Inattivo con tutte le periferiche in esecuzione per una riattivazione immediata
  - Standby con un funzionamento configurabile delle periferiche selezionate
  - Spegnimento con conservazione completa dei dati

Periferiche
- Due timer/contatori a 16 bit di tipo A (TCA) con tre canali di confronto per PWM e la generazione di forme d'onda
- Quattro timer/contatori a 16 bit di tipo B (TCB) con acquisizione di ingresso per l'acquisizione e le misurazioni del segnale
- Un contatore in tempo reale (RTC) a 16 bit che può funzionare con un cristallo esterno o un oscillatore interno
- Tre USART con generatore di baud rate frazionario, auto-baud e rilevamento di avvio di frame
- Un'interfaccia periferica seriale (SPI) host/client
- Un’interfaccia a due fili (TWI) con doppia corrispondenza di indirizzo
  - Funzionamento host/client indipendente (modalità doppia)
  - Compatibile con I²C di Philips
  - Modalità standard (Sm, 100 kHz)
  - Modalità veloce (Fm, 400 kHz)
  - Modalità veloce plus (Fm+, 1 MHz)
- Sistema di eventi per segnali inter-periferici indipendenti e prevedibili della CPU
- Logica personalizzata configurabile (CCL) con un massimo di quattro tabelle di ricerca programmabili (LUTs)
- Un convertitore da analogico a digitale (ADC) differenziale a 12 bit, 375ksps
  - Include un amplificatore a guadagno programmabile (PGA), un guadagno da 1x a 16x sul segnale di ingresso
- Un convertitore analogico-digitale (DAC) a 10 bit
- Due comparatori analogici (AC) con funzioni finestra di confronto
- Riferimenti di tensione multipli (VREF)
  - 1,024 V
  - 2,048 V
  - 2,500 V
  - 4,096 V
  - VREFA
  - V_DD
- Scansione automatica del controllo di ridondanza ciclica (CRC) della memoria flash
- Temporizzatore di supervisione (WDT) con modalità finestra e un oscillatore su chip separato
- Interruzione esterna su tutti i pin per uso generico
I/O e package
- Da 24 a 42 pin I/O programmabili
- VQFN 4x4 a 28 pin, SPDIP e VQFN SSOP 5x5 a 32 pin e TQFP 7x7
- VQFN 6x6 a 48 pin e TQFP 7x7
Intervalli di temperatura
- Industriale: da -40 °C a +85 °C ambiente
- Esteso: da -40° C a +125 °C ambiente
