Microchip Technology Microcontroller a 8 bit DB AVR®
I microcontroller a 8 bit DB AVR® di Microchip Technology sono progettati per fornire condizionamento del segnale analogico, controllo in tempo reale e funzionamento multi-tensione ad applicazioni quali controllo industriale, elettrodomestici e Internet delle cose (IoT). Gli MCU DB AVR operano fino a 24 MHz sull’intero intervallo di tensione di alimentazione da 1,8 V a 5,5 V. Questi dispositivi includono varianti Flash 32 KB, 64 KB e 128 KB in opzioni di package da 28 a 64 pin.
Gli MCU DB AVR si basano sulle prestazioni a bassa potenza del nucleo AVR con una selezione delle migliori periferiche indipendenti centrali (CIP) e un portafoglio analogico intelligente completamente carico. Il modulo di condizionamento del segnale analogico (ASC) include tre amplificatori operazionali su chip (OPAMP), consentendo il condizionamento del segnale senza componenti esterni. Il sistema I/O multi-tensione consente una comunicazione bidirezionale sicura con sistemi funzionanti a una tensione differente. Il sistema di eventi, la logica personalizzata configurabile (CCL), insieme alle periferiche analogiche intelligenti, rendono gli MCU DB AVR ideali per applicazioni di sensori, nodi terminali IoT e altre applicazioni in cui è necessario il condizionamento del segnale o il cambiamento di livello.
Gli MCU DB AVR di Microchip Technology sono completamente supportati da un ecosistema di sviluppo completo. L'ambiente di sviluppo integrato (IDE) e lo studio MPLAB® X
gratuiti includono un compilatore GCC integrato. Il potente MPLAB Code Configurator e gli strumenti di configurazione del codice START Atmel generano un codice C convalidato in fabbrica, consentendo una progettazione rapida.
Pronto per la sicurezza funzionale
I microcontroller DB AVR di Microchip Technology sono consigliati per applicazioni critiche per la sicurezza destinate sia ai prodotti industriali che a quelli del settore automobilistico (IEC 61508 e ISO 26262). Microchip può fornire su richiesta la documentazione necessaria, come il rapporto FMEDA e il Manuale di sicurezza .
Caratteristiche
- Oscillatore interno a 24 MHz
- Fino a 128 KB di memoria Flash
- SRAM fino a 16 KB
- Convertitore analogico/digitale (ADC) differenziale a 12 bit, 130 ksps, fino a 22 canali
- Convertitore analogico/digitale a 10 bit (DAC) 350 ksps
- Condizionamento del segnale analogico (OPAMP)
- Comparatore analogico (CA) con ingresso di riferimento scalabile
- Fino a tre rilevatori a tensione nulla (ZCD)
- Funzioni di sicurezza integrate, tra cui POR, BOR, VLM e scansione con controllo di ridondanza ciclica (CRC)
- Rilevamento guasti del clock
- Clock in tempo reale (RTC) a 16 bit e timer di interruzione periodica
- Periferica a logica personalizzata configurabile (CCL)
- Periferica di sistema di eventi fino a 10 canali
- Tensione di riferimento configurabile e generata internamente
- Interfaccia a due fili (TWI) USART/SPI/dual-mode
- Fino a 54 I/O disponibili
- I/O multi-tensione sulla porta C
- Ingressi con tolleranza da 1,8 V selezionabili per tutti i pin di ingresso
- Intervallo di tensione di funzionamento da 1,8 V a 5,5 V
- Intervallo delle temperature di funzionamento:
- Da -40°C a +85°C (industriale)
- Da -40⁰C a +125⁰C (estesa)
- Opzioni package
- TQFP, VQFN a 64 pin
- TQFP, VQFN a 48 pin
- TQFP, VQFN a 32 pin
- SPDIP, SSOP e SOIC a 28 pin
Applicazioni
- Nodi terminali IoT
- Controlli industriali
- Elettrodomestici
- Applicazioni di sensori
- Condizionamento del segnale
- Spostamento di livello
Video

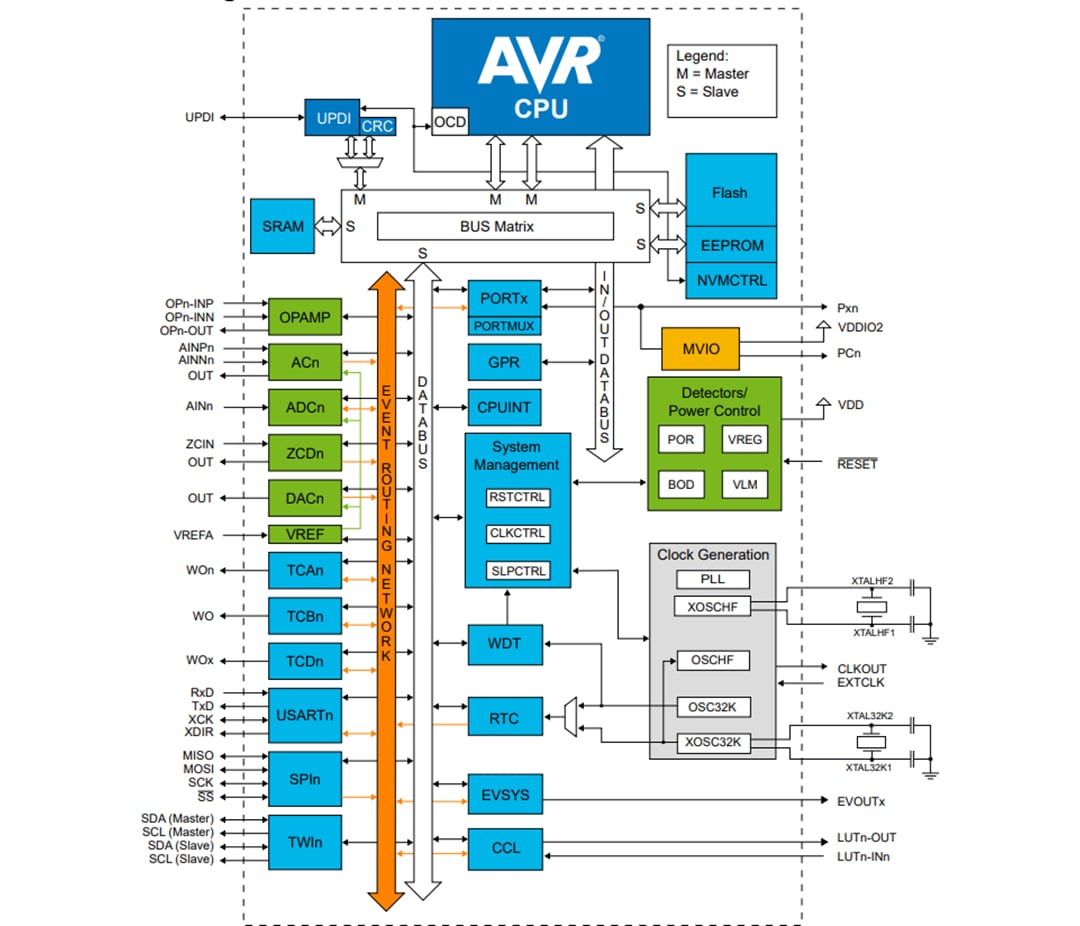

Schema a blocchi

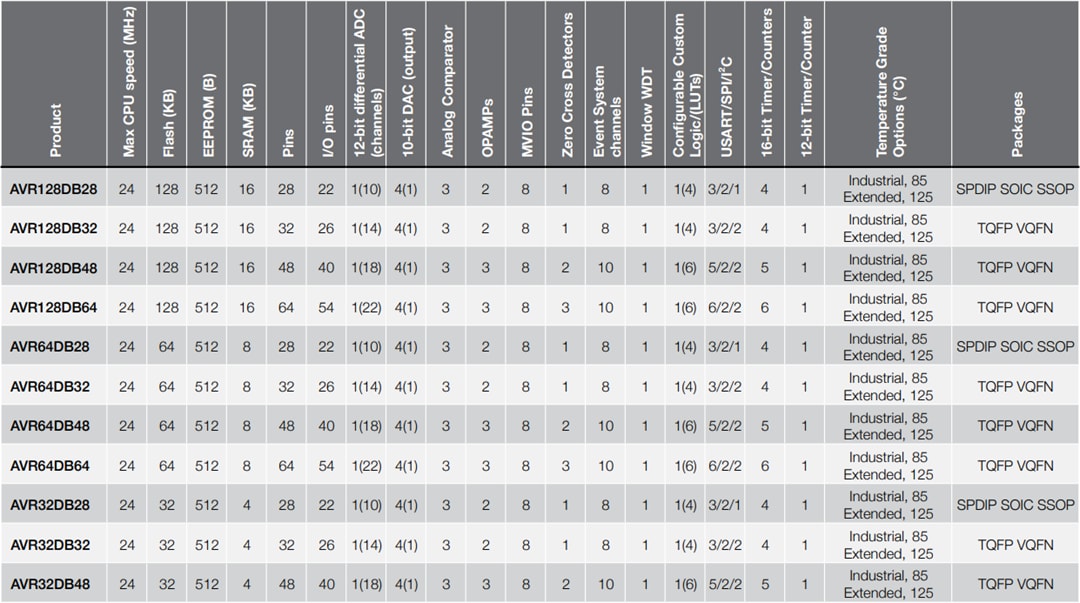

Panoramica della serie ADV DB
