Microchip Technology Scheda di valutazione HV56020/22 (ADM00924)
La scheda di valutazione HV56020 / 22 (ADM00924) di Microchip Technology è una piattaforma di dimostrazione e sviluppo per gli amplificatori operazionali doppi ad alta tensione HV56020 e HV56022. HV56020 e HV56022 sono soluzioni di azionamento progettate per applicazioni aptiche. HV56020 è un modulo multi chip (MCM) che integra amplificatori operazionali, un convertitore CC-CC e un MOSFET di potenza. Gli amplificatori operazionali sono progettati per azionare attuatori aptici (piezoelettrici) a 225 V con una corrente sorgente/dissipatore minima di 40 mA. Il controller CC-CC, il MOSFET di potenza e un trasformatore esterno generano l'alimentazione di tensione utilizzando una configurazione flyback non isolata. HV56022 è costituito da amplificatori operazionali doppi ad alta tensione con una corrente di picco minima di 40 A e un'unità di tensione massima di 225 V. Il dispositivo è progettato per essere utilizzato insieme a HV56020 per aumentare il numero di canali.
La scheda di valutazione Microchip Technology HV56020/22 include HV56020 e HV56022 e un microcontroller (MCU) a 32 bit, doppi convertitori da digitale ad analogico (DAC) a 12 bit, un modulo BLUETOOTH® e CI di gestione dell'alimentazione. La scheda di valutazione si collega a una porta USB disponibile su un PC basato su Microsoft Windows. Un'interfaccia utente grafica (GUI) facile da usare consente all'utente di alimentare i dati tramite USB utilizzando file di dati dal vivo o archiviati, con supporto per tipi di file .csv e .wav. La scheda di valutazione può trasferire i dati a uno smartphone tramite Bluetooth utilizzando un'app Android™.
Caratteristiche
- Progetto di riferimento azionamento aptico a 4 canali
- 4 uscite ad alta tensione
- Funzionamento a tensione massima di 225V
- Tensione di alimentazione singola da 2,7 V a 5,5 V
- Supporta il funzionamento a singola batteria agli ioni di litio
- Circuito di caricamento batteria
- GUI basata su Windows
- App Android
- Comunicazione Bluetooth
- Supporto per dati di forma d'onda in tempo reale o memorizzati
- Supporta i formati di file .csv e .wav
- Connettore per 3 pulsanti tattili capacitivi
- Quattro amplificatori operazionali ad alta tensione
- Memoria flash seriale SPI da 4 Mbit
- Componenti chiave
- Doppio amplificatore operazionale ad alta tensione HV56020 con convertitore Boost e MOSFET di potenza
- Doppio amplificatore operazionale ad alta tensione HV56022
- Microcontroller SAM D21 a 32 bit Arm® Cortex®-M0+
- Doppio convertitore digitale-analogico a 12 Bit MCP48FEB22 con interfaccia SPI
- Modulo Bluetooth® a basso consumo energetico RN4871
- Controller di gestione carica agli ioni di litio a cella singola MCP73830
- Flash seriale SPI da 4 Mbit SST25PF040C
- Regolatore lineare LDO IQ ultrabasso da 300 mA MCP1812
- LDO di attenuazione dell'ondulazione a bassa frequenza da 500 mA MIC94325
Apparecchiature necessarie
- Una batteria agli ioni di litio a cella singola; 500 mAh o superiore
- Un personal computer con Microsoft Windows 10 o superiore
- Smartphone o tablet basato su Android che supporta BLE
- Un oscilloscopio per osservare le forme d'onda e misurare i parametri elettrici
- Carichi aptici di 0,22 pF o carichi di capacità equivalenti

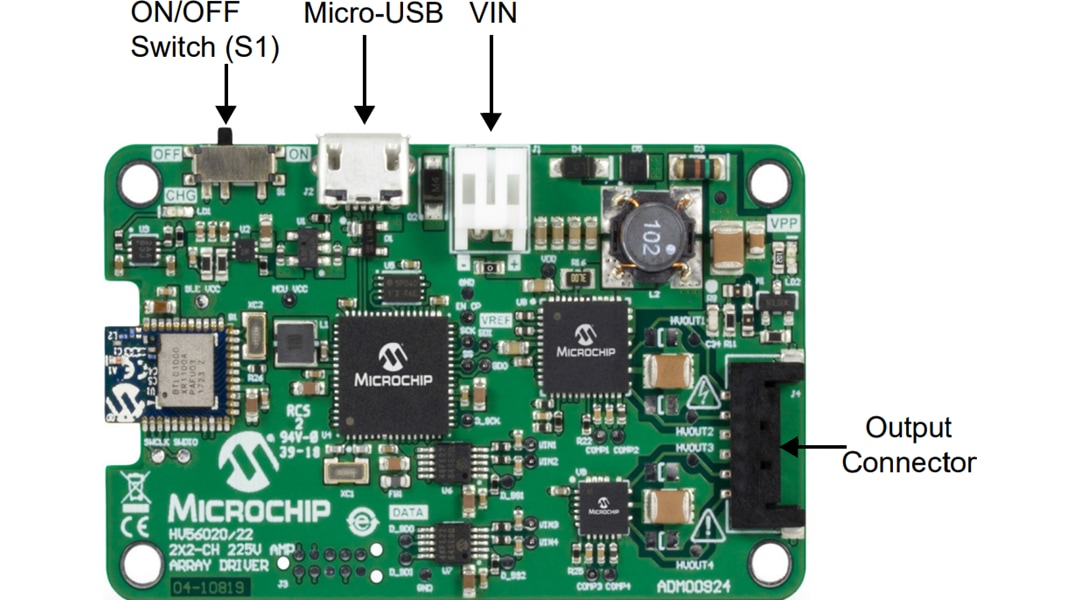

Layout della scheda
Schema a blocchi
