Microchip Technology Soppressore di tensione transitoria 1N6111AUS/TR

Il soppressore di tensione transitoria(TVS) 1N6111AUS/TR di Microchip Technology presenta un design senza vuoto, bidirezionale, sigillato ermeticamente e qualificato per l'uso militare secondo MIL-PRF-19500/516. L'1N6111AUS/TR fornisce una selezione di tensione di Standoff di picco da 5,7 V a 152 V con una tensione nominale di 500 W per un impulso da 10µs a 1000µs. L'1N6111AUS/TR è ideale per circuiti sensibili e applicazioni ad alta affidabilità.

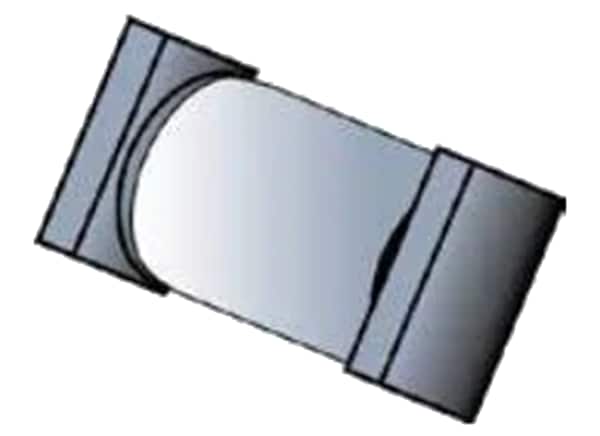

Il soppressore di tensione transitoria 1N6111AUS/TR di Microchip Technology è disponibile in un package SQ-MELF (Square Metal Electrode Leadless Face - elettrodo metallico quadrangolare senza piombo) da 3,76 mm x 5,72 mm con un intervallo di temperatura di giunzione da -55 °C a +175 °C.

Caratteristiche

  • L'alta corrente di sovraccarico e la potenza di impulso di picco forniscono protezione da tensione transitoria per circuiti sensibili
  • Protezione ESD ed EFT secondo IEC6100-4-2 e IEC61000-4-4, rispettivamente
  • Protezione dagli effetti secondari dei fulmini per livelli selezionati in IEC61000-4-5
  • Non sensibile alle ESD secondo il metodo MIL-STD-750 1020
  • Legami metallurgici interni di categoria 1
  • Terminali con cappuccio quadrato per un facile posizionamento
  • Passivazione a tre strati
  • Package in vetro ermeticamente sigillato senza vuoti

Applicazioni

  • Applicazioni militari e altre applicazioni ad alta affidabilità

Specifiche

  • Cappuccio giunzione-estremità a resistenza termica 8,3 °C/W
  • Potenza di impulso di picco di 500 W per impulsi da 10 µs a 1000 µs
  • Potenza a stato stazionario di 3 W fino a TEC=150 °C
  • Potenza a stato stazionario di 2 W a TA=25 °C
  • Velocità di ripetizione impulsiva 0,01%
  • Tensione di rottura minima di 15,2 V
  • Tensione di standoff 12,2
  • Corrente di standby minima di 20 µA
  • Tensione di bloccaggio massima 22,3 V
  • Intervallo di temperature di giunzione e conservazione compreso tra -55 °C e 175 °C
  • Package SQ-MELF 3,76 mm x 5,72 mm

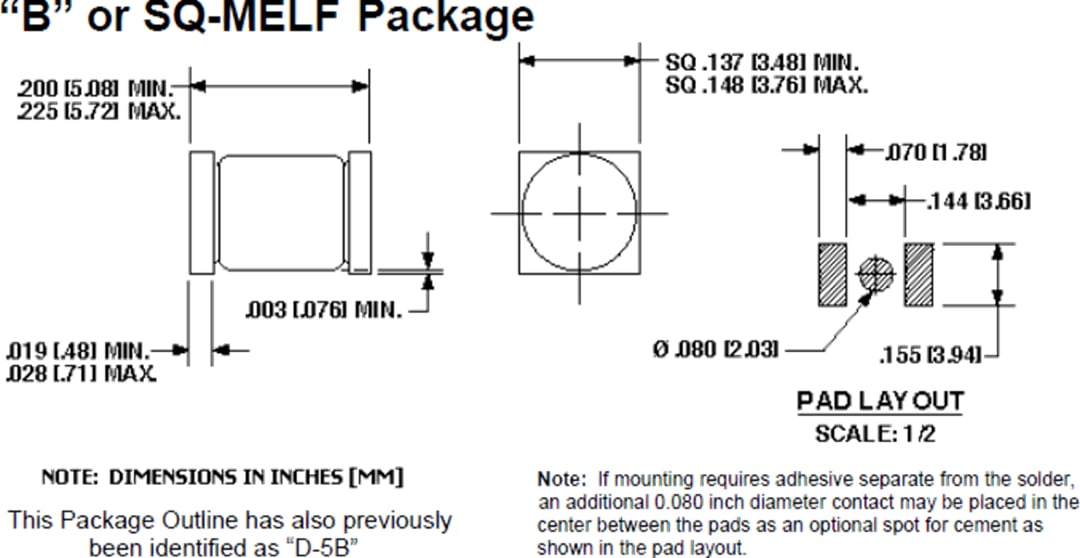

Profilo del package

Disegno meccanico - Microchip Technology Soppressore di tensione transitoria 1N6111AUS/TR
