MACOM Amplificatore di potenza GaN da 30 W CMPA2735030S
L'amplificatore di potenza MMIC GaN da 2,7 GHz a 3,5 GHz CMPA2735030S di Wolfspeed è un circuito integrato monolitico a microonde (MMIC) basato su transistor ad alta mobilità elettronica (HEMT). L'amplificatore in nitruro di gallio (GaN) CMPA2735030S presenta proprietà superiori rispetto al silicio o all'arsenuro di gallio, inclusa una maggiore tensione di breakdown, elevata velocità di deriva degli elettroni saturati e una maggiore conducibilità termica. Inoltre gli HEMT GaN offrono maggiore densità di potenza e maggiori ampiezze di banda rispetto ai transistor a Si e GaAs.
L'amplificatore di potenza MMIC GaN da 30 W CMPA2735030S di Wolfspeed presenta un design dell'amplificatore accoppiato reattivamente a due stadi che consente alta potenza e maggiore efficienza in un package a montaggio superficiale (QFN) da 5 mm x 5 mm.
Caratteristiche
- guadagno per piccoli segnali 32 dB
- funzionamento fino a 50 V
- Alta tensione di rottura
- Funzionamento a temperature elevate
- dimensioni totali del prodotto 5 mm x 5 mm
Applicazioni
- Amplificatori radar a impulsi
- Settore civile
- Settore militare
Tabella delle specifiche

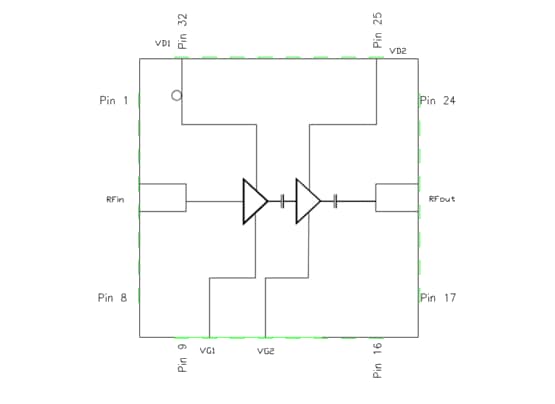

Schema di applicazione
Strumenti di sviluppo
MACOM Scheda di valutazione CMPA2735030S-AMP1
Progettata per valutare l'amplificatore di potenza MMIC GaN da 2,7 GHz a 3,5 GHz da 30 W CMPA2735030S.
Pubblicato: 2021-09-10
| Aggiornato: 2024-01-17
