MACOM Amplificatore di potenza GaN MMIC da 90 W CMPA1C1D080F
L'amplificatore di potenza MMIC GaN da 12,75 GHz a 13,25 GHz CMPA1C1D080F di Wolfspeed utilizza il GaN da 0,25 µm ad alte prestazioni di Wolfspeed sul processo di produzione SiC. L'amplificatore CMPA1C1D080F ha un intervallo di frequenze di funzionamento di 12,75 GHz-13,25 GHz per le comunicazioni satellitari. Il CMPA1C1D080F di Wolfspeed/Cree fornisce prestazioni di intermodulazione di terzo ordine di -30 dBc a 20 W di potenza di uscita totale.
Caratteristiche
- PSAT tipico 90 W
- Efficienza di potenza aggiunta tipica: >21%
- Guadagno per piccoli segnali: 25 dB
- Potenza di uscita totale: 20 W a -30 dBc IM3
- Funzionamento fino a 40 V

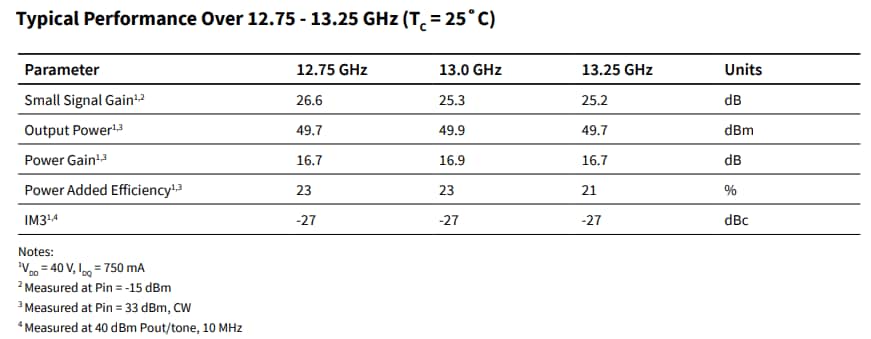

Tabella delle specifiche

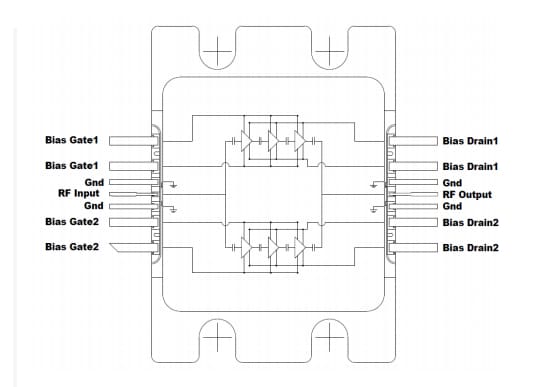

Schema di applicazione
Strumenti di sviluppo
MACOM Scheda di valutazione CMPA1C1D080F-AMP
Consente agli utenti di valutare l'amplificatore di potenza MMIC GaN da 12,75 GHz a 13,25 GHz CMPA1C1D080F da 90 W.
Pubblicato: 2021-09-10
| Aggiornato: 2024-01-19
