Littelfuse Tiristori SCR sensibili da 1,5 A EV Sx02xSx

I tiristori SCR sensibili da 1,5 A (raddrizzatori controllati in silicio) Sx02xSx di Littelfuse offrono un'elevata immunità al rumore dv/dt statico e un basso tempo di spegnimento. Le giunzioni SCR passivate in vetro garantiscono affidabilità a lungo termine e stabilità parametrica. I tiristori Sx02xSx unidirezionali sono disponibili nei tipi a foro passante (TO-92) e a montaggio superficiale (SOT-89 e SOT-223). Questi tiristori a commutazione da 1,5 A di Littelfuse sono progettati per applicazioni di azionamento a solenoide come GFCI e simili dispositivi di taglio.

Caratteristiche

  • Capacità di sovratensione: >15 A
  • Capacità di tensione di blocco (VDRM/VRRM) fino a 600 V
  • Alta immunità al rumore dv/dt
  • Tempo di spegnimento migliorato (tq): <35 µsec
  • Gate sensibile per interfaccia diretta microprocessore
  • Unidirezionali
  • Tipi di package disponibili
    • SOT-89, montaggio superficiale
    • SOT-223, montaggio superficiale
    • TO-92 (package E), a foro passante
  • Conforme a RoHS e privo di alogeni

Specifiche

  • Innesco di porta CC
    • Corrente da 15 µA fino a 200 µA (IGT)
    • Tensione massima: 0,8 V (VGT)
  • Porta di picco
    • Corrente massima: 1,0 A (IGM)
    • Tensione inversa minima: 5 V (VGRM)
  • Corrente in stato di ON
    • 1,5 A RMS (iT(RMS)), onda sinusoidale completa
    • 0,95 A media (IT(AV))
    • Picco di sovratensione non ripetitivo (ITSM)
      • 12,5 A per il TO-92
      • 15,0 A per SOT-89 e SOT-223
    • Velocità critica di incremento di IG = 10 mA (di/dt) di 50 A/µs
  • Dissipazione di potenza media del gate: 0,1 W (PG(AV))
  • Corrente di mantenimento massima: da 3 mA a 5 mA (IH)
  • Velocità critica minima di incremento di 25 V/µs della tensione in stato di OFF [(dv/dt)s]
  • Intervallo
    • Spegnimento massimo: 35 µs (TQ)
    • Accensione massima: 3 µs (Tgt)
  • Tensione di picco in stato attivo massima: 1,70 V (VTM)
  • Intervallo di temperatura di giunzione
    • Conservazione: da -40 °C a +150 °C (T stg)
    • Funzionamento: da -40 °C a +125 °C (TJ)

Schema del package SOT-89

Littelfuse Tiristori SCR sensibili da 1,5 A EV Sx02xSx

Schema del package SOT-223

Littelfuse Tiristori SCR sensibili da 1,5 A EV Sx02xSx

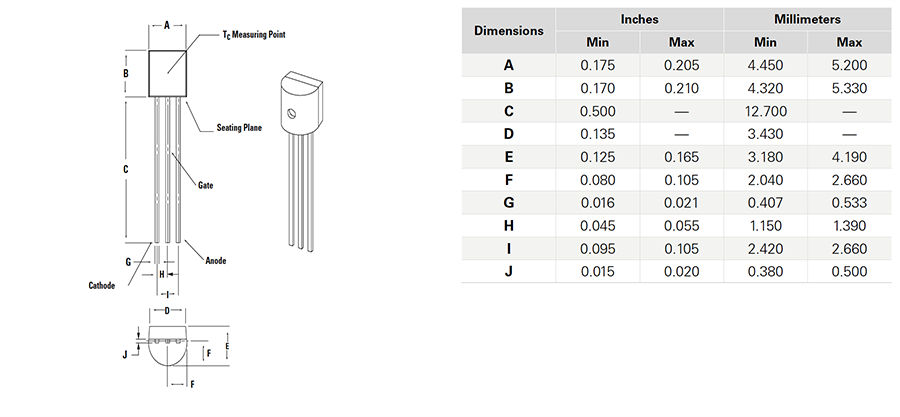

Schema del package TO-92

Littelfuse Tiristori SCR sensibili da 1,5 A EV Sx02xSx
