Littelfuse Triac di autoprotezione da sovratensione QS8004DHx 4 A

I TRIAC di autoprotezione da sovratensione QS8004DHx 4 A Littelfuse sono interruttori a stato solido bidirezionali con una funzione di blocco ad alta tensione per resistere a eventi di sovratensione elevata. Questi TRIAC di gate sensibili sono direttamente alimentati da microprocessori, fotoaccoppiatori o isolatori. I TRIAC QS8004DHx offrono capacità di tensione fino a 800 V, capacità di sovratensione fino a 55 A e dissipazione di potenza di gate media di 0,3 W. Questi TRIAC presentano giunzioni passivate in vetro e generazione RFI con restrizioni (o limitata).

I TRIAC QS8004DHx includono materiale del corpo conforme ai composti riconosciuti UL che soddisfano la classe di infiammabilità 94 V-0. Questi TRIAC sono conformi a RoHS e soddisfano gli standard di saldabilità MSL livello 1 e ANSI/J-STD-002, categoria 3 e Test A. I TRIAC QS8004DHx sono utilizzati nei frigoriferi, nei controlli dei compressori dei condizionatori d'aria, nei controlli dei motori, nei controlli di commutazione CA industriali e nelle applicazioni per elettrodomestici.

Caratteristiche

  • Giunzioni passivate in vetro
  • La commutazione Solid State elimina l'arco o il rimbalzo del contatto che crea transitori di tensione
  • Generazione RFI ristretta (o limitata), a seconda del punto di attivazione dell'onda sinusoidale
  • Nessun contatto soggetto a usura a seguito della reazione agli eventi di commutazione
  • Richiede un piccolo impulso di attivazione del gate in ogni mezzo ciclo
  • Materiale del corpo conforme ai composti riconosciuti UL che soddisfano la classe di infiammabilità 94 V-0
  • Conforme a RoHS
  • Conforme a MSL livello 1
  • Conforme agli standard di saldabilità ANSI/J-STD-002, categoria 3 e Test A

Specifiche

  • Capacità di tensione fino a 800 V
  • Capacità di sovratensione fino a 55 A
  • Dissipazione di potenza media del gate di 0,3 W a TJ = 125 °C
  • Corrente in stato attivo RMSda 4 A (onda sinusoidale completa) a TC = 118 °C
  • Temperatura di giunzione operativa: da -40 °C a 125 °C

Definizione dei quadranti

Littelfuse Triac di autoprotezione da sovratensione QS8004DHx 4 A

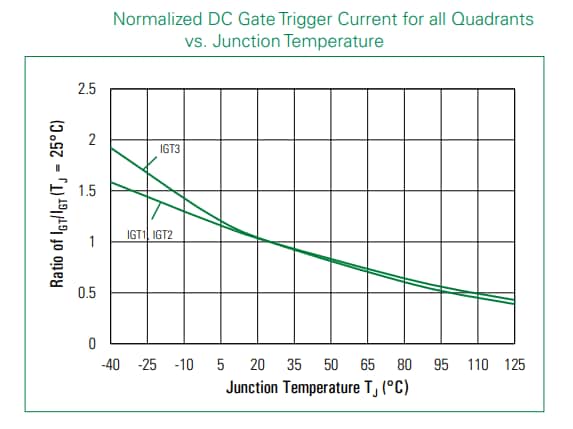

Grafico delle prestazioni

Grafico delle prestazioni - Littelfuse Triac di autoprotezione da sovratensione QS8004DHx 4 A

Diagramma meccanico

Disegno meccanico - Littelfuse Triac di autoprotezione da sovratensione QS8004DHx 4 A
Pubblicato: 2023-05-04 | Aggiornato: 2023-05-18
