Littelfuse Sensori di corrente CH1S010B

Littelfuse CH1S010B Current Sensors utilize open-loop Hall-Effect technology to provide dual-channel, ratio-metric output signals proportional to the magnetic flux density generated by internal C-core concentrators. These sensors offer high-sensing accuracy, low thermal offset drift, low thermal sensitivity drift, dual-channel measurement, and non-intrusive solution. The CH1S010B current sensors are used in battery management systems, hybrid vehicles, Electric Vehicles (EVs), and Utility vehicles.

Caratteristiche

  • Elevata precisione di rilevamento
  • Bassa deriva termica
  • Bassa deriva termica
  • Soluzione non invasiva
  • Misurazione a doppio canale
  • Sensore di corrente a effetto Hall a circuito aperto
  • Alimentazione unipolare 5 V CC
  • Uscita analogica ratio-metrica
  • Intervallo di temperatura di esercizio da -40 °C a 125 °C
  • Misurazione a canale singolo o doppio:
    • Canale 1: fino a ±100 A
    • Canale 2: fino a ±1100 A

Applicazioni

  • Sistemi di gestione delle batterie
  • Veicoli ibridi
  • Veicoli elettrici (EV)
  • Veicoli utilitari

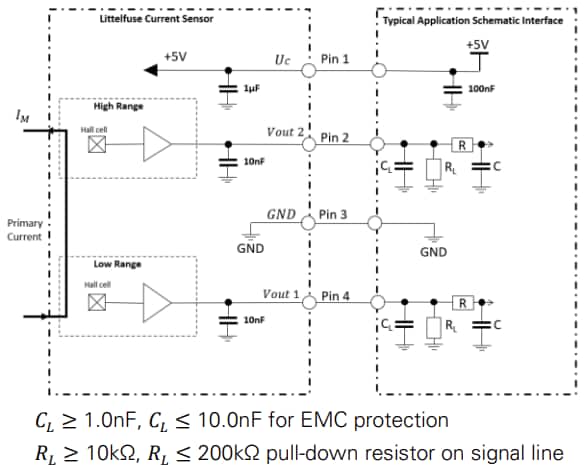

Typical Application Diagram

Schema di circuito di applicazione - Littelfuse Sensori di corrente CH1S010B

Performance Graph

Grafico delle prestazioni - Littelfuse Sensori di corrente CH1S010B
