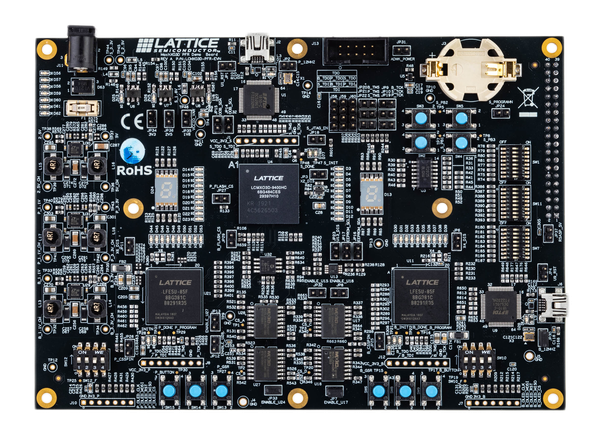

Lattice Semiconductor Scheda dimostrativa Sentry LCMXO3D-PFR-EVN
La scheda dimostrativa Sentry LCMXO3D-PFR-EVN per MachXO3D di Lattice Semiconductor è un ambiente dimostrativo a livello di sistema a scheda singola per la soluzione di sicurezza del sistema PFR di Lattice. La scheda dimostrativa MachXO3D Sentry comprende il CPLD MachXO3D LCMXO3D-9400HC-6BG484C e l'FPGA ECP5 LFE5U-85F-8BG381C.
La scheda dimostrativa Sentry per MachXO3D di Lattice dimostra la capacità di sicurezza del sistema Lattice PFR su una piattaforma hardware controllata attraverso un'interfaccia utente dedicata su una workstation PC. Il dispositivo MachXO3D autentica il codice di avvio di ECP5 (BMC) e ECP5 (PCH).
Caratteristiche
- Supporto dimostrativo di soluzioni Sentry Stack PFR di Lattice
- Convalida del comportamento a livello di sistema di Sentry di Lattice
- Connessione USB per la programmazione del dispositivo
- Due dispositivi FPGA ECP5 integrati con dispositivi flash SPI/QSPI da 256 M per simulare i dispositivi esterni protetti
Contenuto del kit
- Scheda dimostrativa Sentry per MachXO3D di Lattice
- Guida introduttiva
- Alimentazione (12 V)
- Cavo USB per la programmazione
Prodotti correlati
Lattice Semiconductor MachXO3D™ FPGAs
The next gen of low-density PLDs including enhanced security features and on-chip dual boot flash.
Risorse aggiuntive

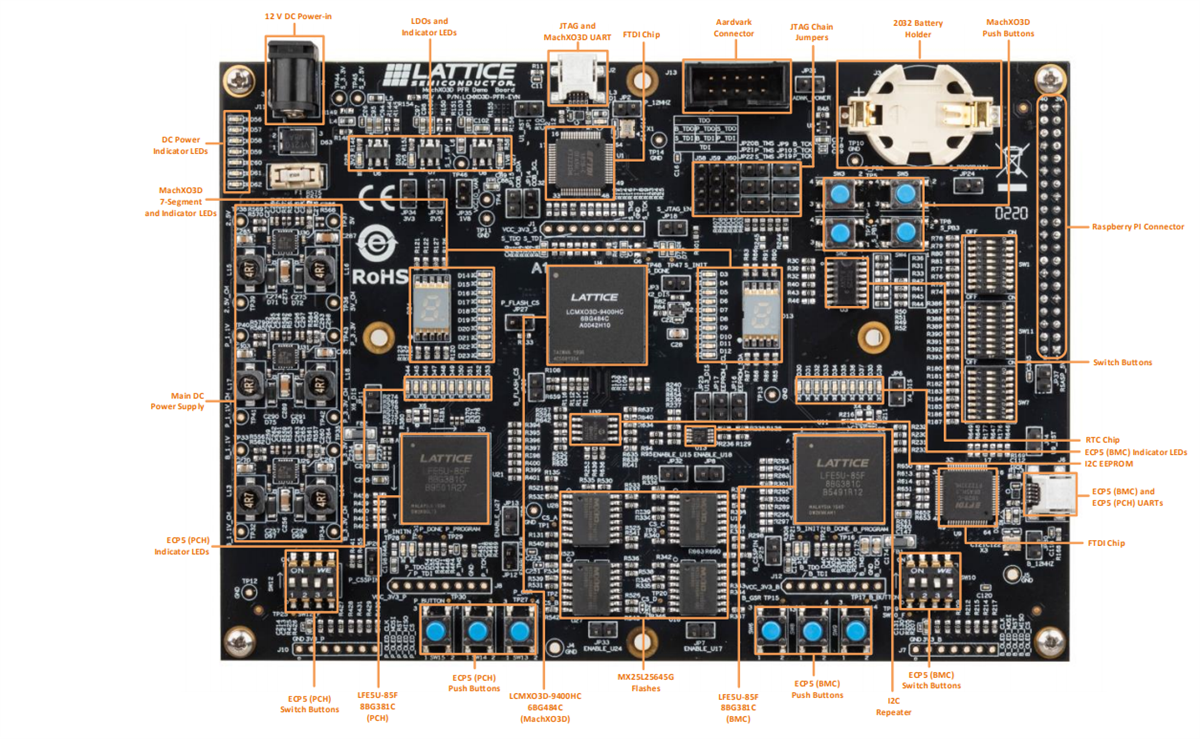

Layout anteriore

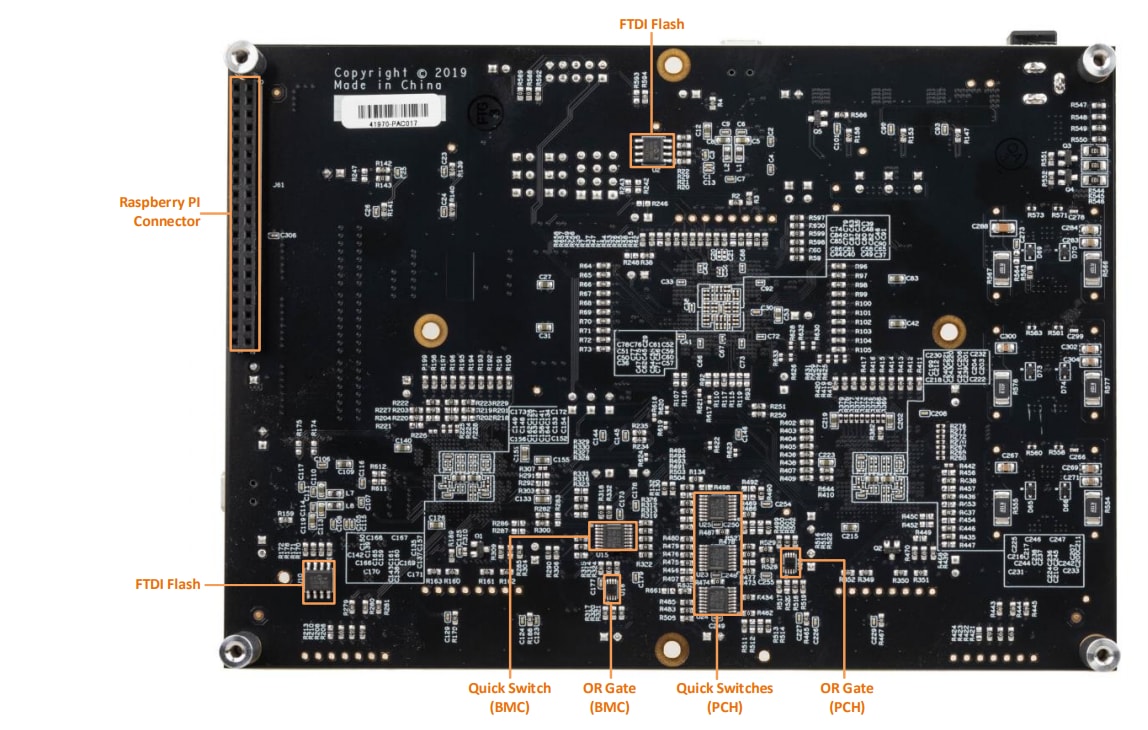

Layout posteriore

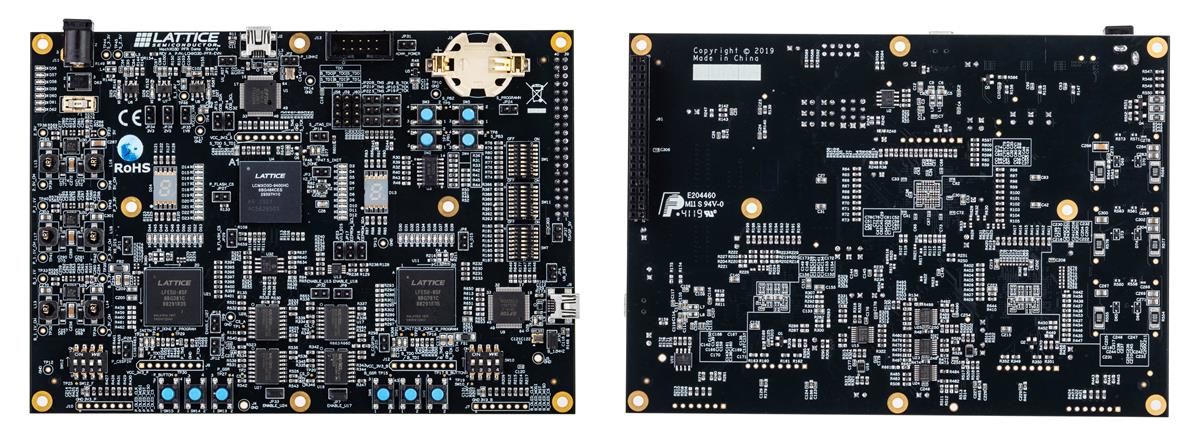

Panoramica
Pubblicato: 2020-10-06
| Aggiornato: 2022-03-11
