Lattice Semiconductor Scheda di sviluppo MachXO4™

La scheda di sviluppo MachXO4™ Lattice Semiconductor fornisce una piattaforma versatile per esplorare e valutare le capacità della FPGA MachXO4. Questa scheda supporta la prototipazione rapida e il collaudo, aiutando gli ingegneri ad accelerare lo sviluppo di progetti personalizzati. Dotata del dispositivo LFMXO4-110, la scheda Lattice Semiconductor consente una facile valutazione della funzionalità di gestione dell'hardware. La scheda migliora inoltre la flessibilità di progettazione grazie al supporto per le basette Arduino, Raspberry Pi, FX12, Versa e Aardvark.

Caratteristiche

  • Supporta la prototipazione rapida e la validazione del progetto
  • Consente l'esplorazione delle capacità della CPLD MachXO4
  • Gate array integrato programmabile sul campo LFMXO4-110
  • Integra L-ASC10 per rilevamento e controllo analogico (inclusa tensione, corrente e monitoraggio della temperatura) di fino a 10 binari di alimentazione
  • Interfaccia ingresso/uscita (GPIO) di uso generale con schede Arduino e Raspberry Pi
  • Connessione USB-B per la programmazione del dispositivo e utilità di circuito integrato (I2C)
  • Flash di boot integrata: memoria SPI (interfaccia periferica seriale) da 16Mbit, con funzionalità di lettura quadrupla
  • Interruttori DIP a 4 posizioni, 4 pulsanti e 16 LED per scopi demo
  • Supporto di programmazione Lattice Radiant™
  • Sorgenti multiple di clock di riferimento
  • 2 posizioni per basetta Hirose FX12-40 - componenti da non installare (DNI)
  • Basetta Aardvark (DNI)

Applicazioni

  • Computing
    • Server Data center
    • Reti e conservazione
    • Accelerazione hardware
  • Comunicazioni
    • Interruttori e router Ethernet
    • Accesso a banda larga
    • Unità radio
  • Elettronica di consumo
    • Monitor display
    • Videocamere
    • Smartphones
  • Settore industriale
    • Controllo del motore
    • Dispositivi palmari
    • Prova e misurazione
    • Controller logico programmabile
  • Settore automotive
    • ADAS
    • Inverter
    • Controllo del motore
    • Infotainment
    • Gestione della batteria

Contenuto del kit

  • Scheda di valutazione MachXO4 con demo bit precaricata
  • Cavo USB per programmazione tramite PC (da USB-A a Mini-B)
  • Guida rapida con informazioni sul download del software Lattice Radiant

Risorse

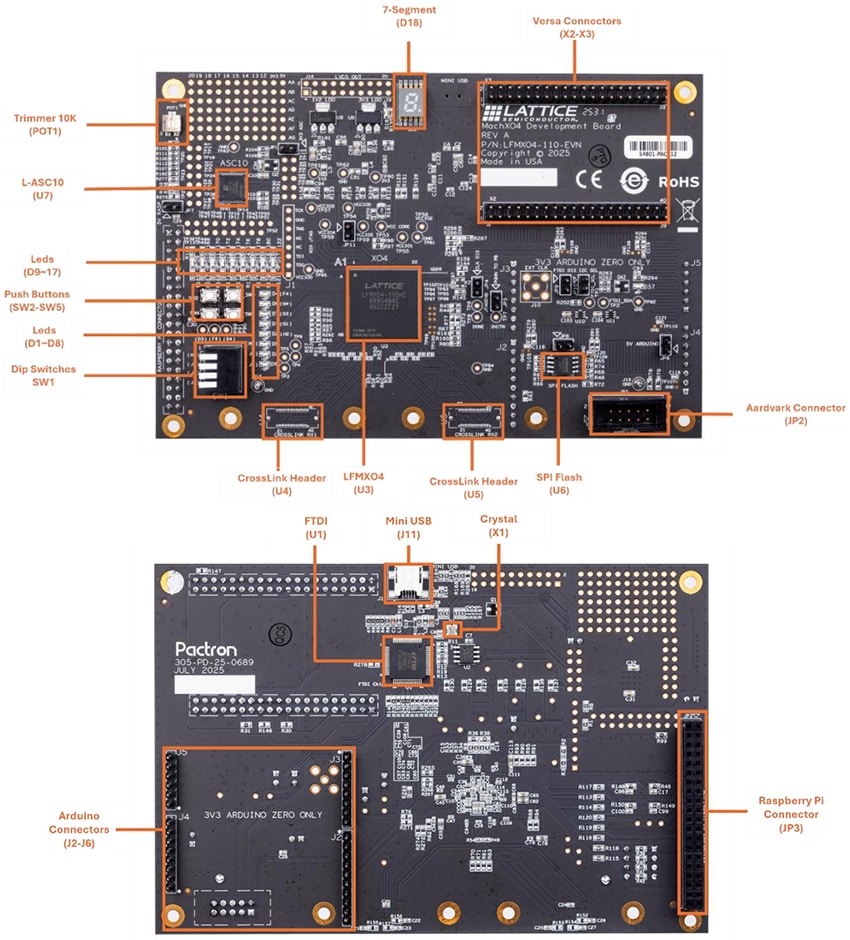

Panoramica

Disegno meccanico - Lattice Semiconductor Scheda di sviluppo MachXO4™

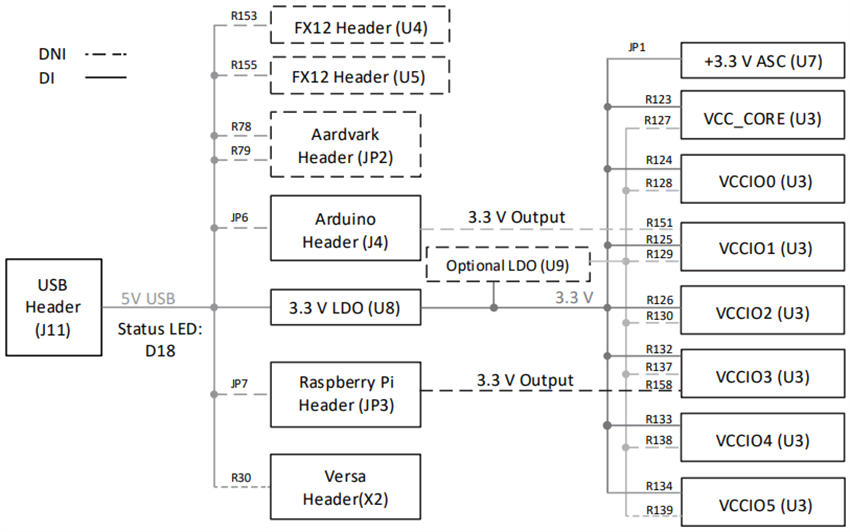

Alimentazione della scheda

Disegno meccanico - Lattice Semiconductor Scheda di sviluppo MachXO4™
