Lattice Semiconductor FPGA Certus™-NX

Gli FPGA Certus™-NX di Lattice Semiconductor forniscono fino al doppio della densità I/O per mm2 rispetto agli FPGA analoghi della concorrenza. Le FPGA Certus-NX offrono il miglior risparmio energetico del settore, dimensioni ridotte, affidabilità, prestazioni istantanee di attivazione e supportano interfacce PCI Express (PCIe) veloci e gigabit Ethernet per consentire la coelaborazione dei dati, ponti di segnale e controllo del sistema. Gli FPGA sono costruiti sulla piattaforma FPGA Lattice Nexus™, utilizzando la tecnologia FD-SOI a 28 nm a bassa potenza. I dispositivi combinano l'estrema flessibilità di un FPGA con la bassa potenza e l'elevata affidabilità (grazie all'SER estremamente basso) della tecnologia FD-SOI. La famiglia di prodotti Certus-NX di FPGA per uso generico a bassa potenza può essere utilizzata in un'ampia gamma di applicazioni in molteplici mercati e ottimizzata per le esigenze di ponte ed elaborazione nelle applicazioni Edge.

Gli FPGA Lattice Certus-NX supportano svariate interfacce, tra cui PCI Express (Gen1, Gen2), SGMII (Gigabit Ethernet), LVDS, LVCMOS (0,9 V–3,3 V). Le funzioni di elaborazione dei dispositivi includono fino a 39 K celle logiche, 56 moltiplicatori 18 × 18, 2,9 MB di memoria integrata (costituita da blocchi EBR e LRAM), memoria distribuita, interfacce DRAM (che supportano DDR3, DDR3L, LPDDR2 e LPDDR3 fino a 1066 Mbps × 16 larghezza dei dati). Gli FPGA hanno una configurazione rapida di tessuto della logica basato su SRAM riconfigurabile e una configurazione ultrarapida (in meno di 3 ms) del suo sysI/O™ programmabile. Oltre all'elevata affidabilità intrinseca alla tecnologia FD-SOI (grazie al suo SER estremamente basso), sono supportate anche funzioni di affidabilità operativa come SED/SEC basato su telaio integrato (per il tessuto della logica basato su SRAM) e ECC (per EBR e LRAM). I doppi ADC a 12 bit sono disponibili su chip per le funzioni di monitoraggio del sistema.

Molti moduli PI (proprietà intellettuale) pre-ingegnerizzati sono offerti per la famiglia di prodotti Certus-NX. Utilizzando questi nuclei PI morbidi configurabili come blocchi standardizzati, gli utenti sono liberi di concentrarsi sugli aspetti unici di un progetto, con un aumento della produttività.

Caratteristiche

  • Ingombro 3 volte inferiore, con supporto PCIe e GigE: package più piccolo in ogni densità a 6 mm x 6 mm, rispetto a FPGA della concorrenza simile
  • Consente l’implementazione PCIe e GigE con ingombro ridotto (6 mm x 6 mm)
  • 2x I/O in più per mm2 con il più alto numero di I/O per package, con fino a 2 volte in più di I/O per mm2 rispetto alla concorrenza
  • Interfacce ad alta velocità fino al 70% in più di I/O differenziale (rispetto a FPGA simili) a 1,5 Gbps, 5 Gbps PCIe, 1,25 Gbps SGMII (GigE) e 1066 Mbps
  • Sono supportate anche interfacce di memoria DDR3
  • Sicurezza di progettazione: autenticazione ECDSA bitstream, combinata con una robusta crittografia AES-256
  • Vantaggi della piattaforma Lattice Nexus: potenza minore fino a 4 volte a confronto con FPGA simili
  • Affidabilità 100 volte maggiore, grazie al tasso di errore progressivo (SER) 100 volte inferiore da una tecnologia FD-SOI a 28 nm
  • Configurazione istantanea di I/O si configura in 3 ms e full-device in soli 8 ms

Applicazioni

  • Ponte da PCIe a SGMII
  • Co-elaborazione

Confronto dei prodotti

Grafico - Lattice Semiconductor FPGA Certus™-NX

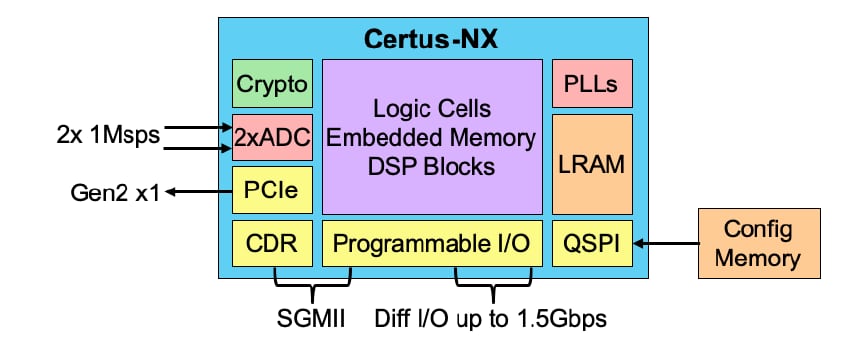

Diagramma a blocchi

Schema a blocchi - Lattice Semiconductor FPGA Certus™-NX

Diagramma PFU

Lattice Semiconductor FPGA Certus™-NX
Pubblicato: 2021-08-03 | Aggiornato: 2025-06-25
