KEMET Condensatori a film serie R41 e R46
I condensatori a film delle serie R41 e R46 KEMET sono condensatori a film in polipropilene metallizzato con proprietà autorigeneranti. I condensatori a film della serie R41 e R46 di KEMET vengono utilizzati come soppressori di interferenze per applicazioni cross-line e sono adatti per l'uso laddove il guasto del condensatore potrebbe comportare il pericolo di scosse elettriche. La serie R41 sostituisce la serie R73.
I condensatori della serie R41B offrono un intervallo di capacità da 2,2 nF a 1,2 µF, capacità ad alta temperatura fino a +125°C e una durata di 2000 ore. Questi condensatori qualificati AEC-Q200 hanno tensioni nominali di 350 VCA e 1500 VCC e un passo dello spazio dei conduttori da 10 mm a 37,5 mm. I condensatori della serie R41B sono destinati all’uso nei filtri di soppressione delle interferenze elettromagnetiche (EMI) in applicazioni "line-to-ground" e "across-the-line" che richiedono una classificazione di sicurezza Y2/X1.
I condensatori R41D sono realizzati in film di polipropilene metallizzato e sono incapsulati con resina autoestinguente, conforme ai requisiti UL 94V-0. Questi dispositivi sono qualificati AEC-Q200 e presentano la tecnologia MKP Y2/X1, caratteristica che li rende adatti per l’uso nei filtri di soppressione EMI nelle applicazioni "line-to-ground" e "across-the-line" che richiedono classificazioni di sicurezza Y2/X1.
I condensatori KEMET R41-T offrono tensione nominaleCC fino a 1.500 V, passo conduttori da 15 mm a 22,5 mm e approvazioni ENEC, UL, cUL e CQC. La serie R41-T presenta una struttura a film in polipropilene metallizzato, incapsulata in resina autoestinguente, che li rende adatti all’uso in situazioni in cui il guasto del condensatore potrebbe comportare il rischio di scosse elettriche.
Visualizza i condensatori miniaturizzati 41 R
Visualizza i condensatori R41B
Visualizza i condensatori R41D
Visualizza i condensatori 41 R-T

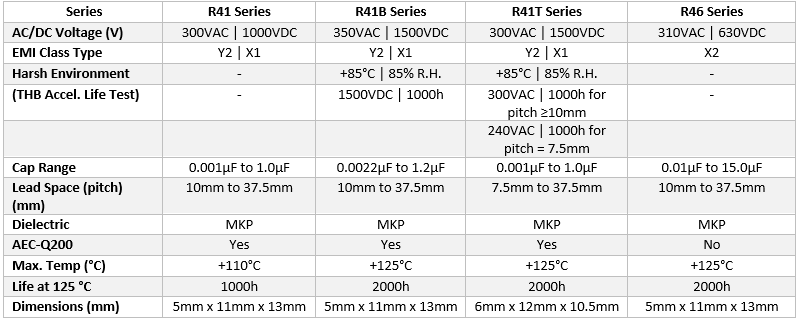

Confronto.
Caratteristiche
- Serie R41
- Intervallo di capacità da 1000 pF a 1,0 µF
- 300 VCA/ 1000 VCC; tensione nominale 50/60 Hz (VR)
- Valori di capacità serie E6 (norma IEC 60063)
- Tolleranza di capacità ±10% (K) e ±20% (M)
- Intervallo temperatura di funzionamento da -40°C a +110°C
- Serie MKP di classe Y2/X1 (IEC 60384-14)
- Serie R41B
- Approvazioni ENEC, UL, cUL, CQC
- Intervallo di capacità da 2,2 nF a 1,2 µF
- Tensione nominale 350 VCA/ 1500VCC
- Conformi alle qualifiche AEC-Q200
- Spazio tra i conduttori da 10 mm a 37,5 mm (passo)
- Temperatura nominale massima +125°C
- 2000 ore di vita
- Dimensioni 5 mm x 11 mm x 13 mm
- Tolleranza di capacità ±20%, ±10%
- Serie R41D
- Approvazioni ENEC, UL, cUL, e CQC
- Classe X1/Y2
- Tensione nominale 300 VCA 50/60 Hz
- Intervallo di capacità da 0,001 µF a 0,22 µF
- Conformi alle qualifiche AEC-Q200
- Passo conduttori da 10 mm a 22,5 mm
- Intervallo temperatura di funzionamento da -40°C a +125°C
- Categoria climatica 40/110/56, IEC 60068-1
- Serie R41-T
- Approvazioni ENEC, UL, cUL, CQC
- Classe Y2/X1 (IEC 60384-14)
- Classe IIIB THB: +85°C, 85% RH, 1000 ore a 300 V URAC/1500 V secondo URDC IEC 60384-14.
- Proprietà autorigeneranti
- Categoria climatica 40/110/56, IEC 60068-1
- Nastro e bobina secondo IEC 60286-2
- Terminazioni senza piombo e conformi a RoHS

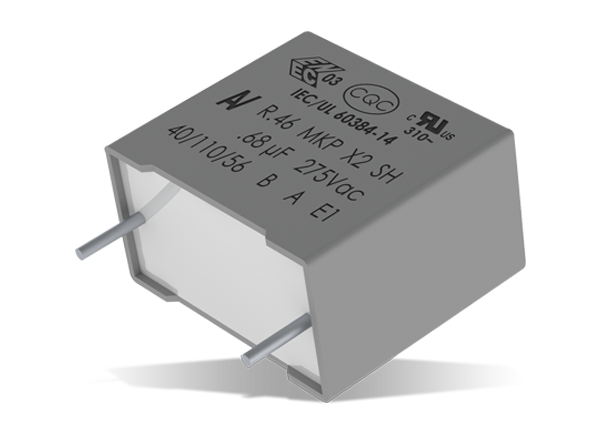

- Serie R46
- Intervallo di capacità da 0,01 µF a 10 µF
- 275 VCA (50/60 Hz)/560 VCC, 300 VCA (50/60 Hz)/630 VCC e 310 VCA (50/60 Hz)/630 VCC (VR)
- Tolleranze di capacità ±10% (K), ±20% (M) e ±5% (J)
- Intervallo temperatura di funzionamento da -40°C a +110°C
- Serie MKP di classe X2 (IEC 60384-14)
