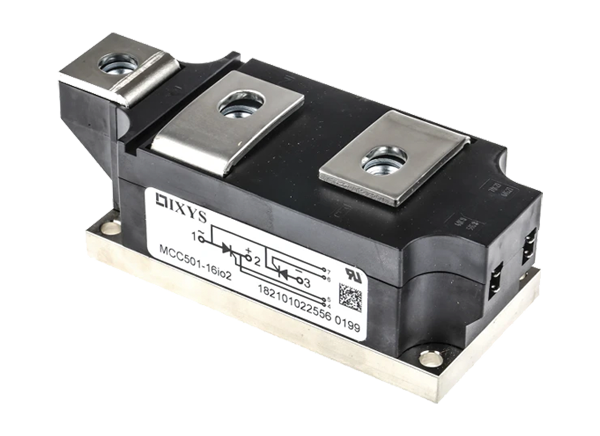

IXYS Moduli tiristori doppi Mxx501
I moduli a tiristori doppi Mxx501 di IXYS utilizzano la costruzione di contatti a pressione completa per la massima affidabilità e prestazioni alla corrente nominale. Questa serie offre una tensione in stato di OFF di picco ripetitiva (VDRM) e una tensione inversa di picco ripetitiva (VRRM) da 1200 V a 1800 V. Le altre caratteristiche sono: intervallo delle temperature di funzionamento da -40 °C a +125 °C, corrente in stato attivo media 503 A (Tc = + 85 °C) e corrente in stato attivo RMS nominale 1195A (Tc = + 55 °C).
I moduli a tiristori doppi Mxx501 di IXYS sono progettati per soddisfare i requisiti standard del settore, caratteristica che li rende la soluzione ideale per un'ampia gamma di applicazioni.
Caratteristiche
- Struttura dei contatti a pressione completa
- Offre affidabilità e prestazioni massime alla corrente nominale
- Progettata in base ai profili standard del settore
Specifiche
- Tensione in stato di OFF ripetitivo da 1200 V a 1800 V e tensione inversa di picco ripetitiva
- Tensione in stato di OFF di picco non ripetitiva da 1300 V a 1900 V e tensione inversa di picco non ripetitiva
- Intervallo delle temperature di funzionamento: da -40 °C a +125 °C
- Corrente in stato di ON media massima 503 A, TC = +85 °C
- Corrente in stato di ON media massima di 347 A, TC = +100 °C
- Corrente nominale RMS in stato di ON 1195 A, TC = +55 °C
- Corrente in stato di ON 985 A CC, TC = +55 °C
Prodotti correlati
IXYS Single & Dual Thyristor Modules
Single- or dual-thyristor modules with 800V-2200V repetitive peak reverse voltage, DCB technology.

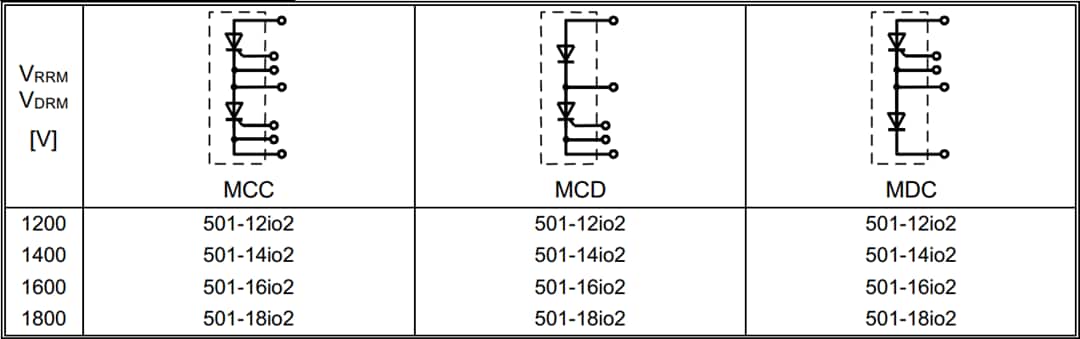

Schema interno e tensione

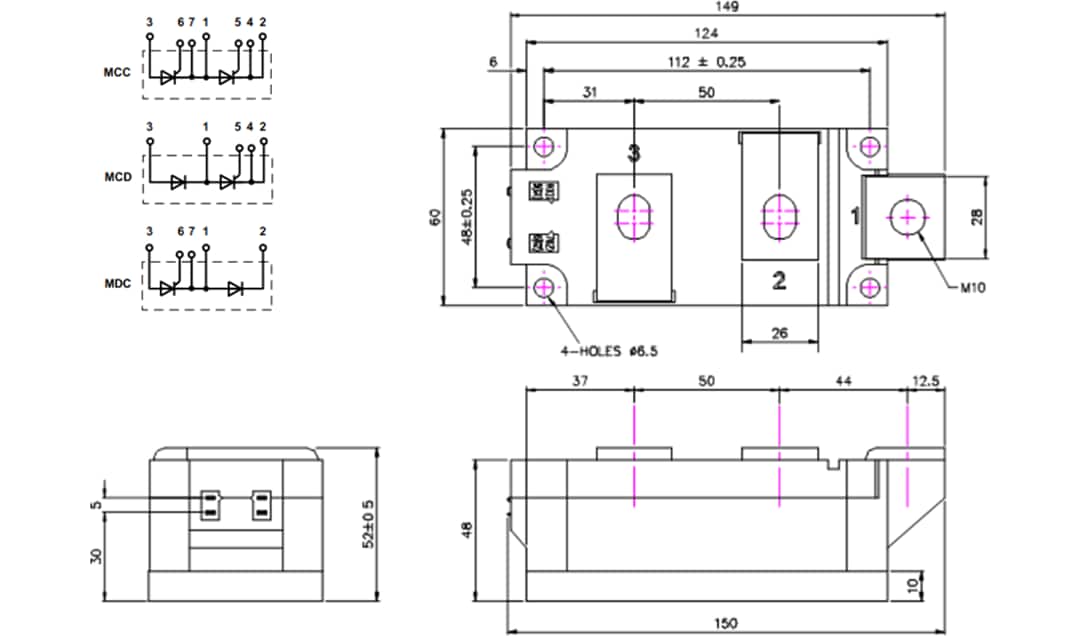

Profilo del package
