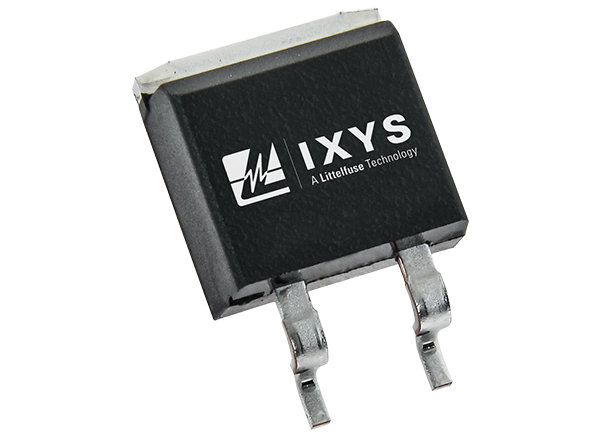

IXYS IGBT BiMOSFET™ a conduzione inversa IXBx14N300HV
Gli IGBT BiMOSFET™ a conduzione inversa IXBx14N300HV di IXYS combinano i punti di forza dei MOSFET e degli IGBT. Questi dispositivi ad alta tensione sono ideali per il funzionamento in parallelo grazie al coefficiente di temperatura di tensione positivo della tensione di saturazione e della caduta di tensione diretta del diodo intrinseco. I diodi a corpo intrinseco "liberi" degli IGBT BiMOSFET IXBx14N300HV fungono da diodo di protezione, fornendo un percorso alternativo per la corrente di carico induttivo durante lo spegnimento del dispositivo, impedendo ai transitori di tensione Ldi/dt elevati di infliggere danni al dispositivo.
Utilizzando gli IGBT BiMOSFET IXBx14N300HV, i progettisti di alimentazione possono eliminare più dispositivi in serie-a bassa tensione parallela e corrente nominale inferiore, riducendo in tal modo il numero di componenti di alimentazione richiesti e semplificando i circuiti di gate drive associati. Questa caratteristica si traduce in una progettazione del sistema molto più semplice, con un costo inferiore e una maggiore affidabilità.
Gli IGBT BiMOSFET™ IXBx14N300HV di IXYS sono disponibili nei package TO-263HV (IXBA14N300HV) e TO-268HV (IXBT14N300HV). Questi dispositivi presentano un intervallo di temperatura di giunzione da -55 °C a +150 °C.
Caratteristiche
- Diodo a corpo intrinseco "libero"
- Consente di risparmiare spazio eliminando più dispositivi in serie-a bassa tensione parallela e a corrente nominale inferiore
- Ad alta densità di energia
- Funzionamento ad alta frequenza
- Basse perdite di conduzione
- Accensione del gate MOS per semplicità di azionamento
- Isolamento elettrico a 4000 V
- Requisiti gate drive bassi
Applicazioni
- Alimentatori a commutazione e risonanza
- Gruppo statico di continuità (UPS)
- Generatori laser
- Circuiti di scarica condensatore
- Interruttori CA
Specifiche
- Tensione collettore-emettitore di 3000 V (VCES)
- Tensione di gate del collettore di 3000 V (VCGR)
- Tensione gate-emettitore ±20 V (VGES)
- Corrente collettore di ±38 A a +25°C (IC25)
- Corrente di dispersione gate ±100 nA (IGES)
- Corrente collettore di ±14 A a +110 °C (IC110)
- Tensione di saturazione collettore-emettitore di 2,7 V (VCE(sat))
- Tempo di resistenza ai cortocircuiti di 10 μs (tsc)
- Dissipazione di potenza collettore da 200 W (PC)
- Intervallo di temperature di giunzione da -55 °C a +150 °C

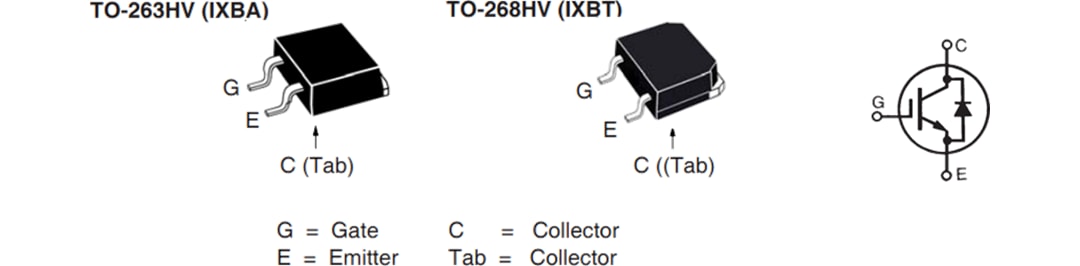

Designazioni e schemi dei pin

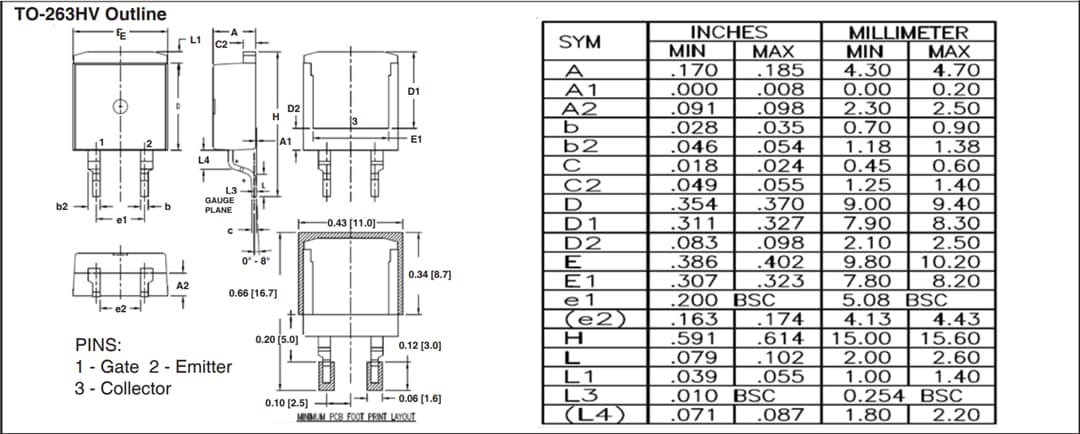

Schema del package TO-263HV

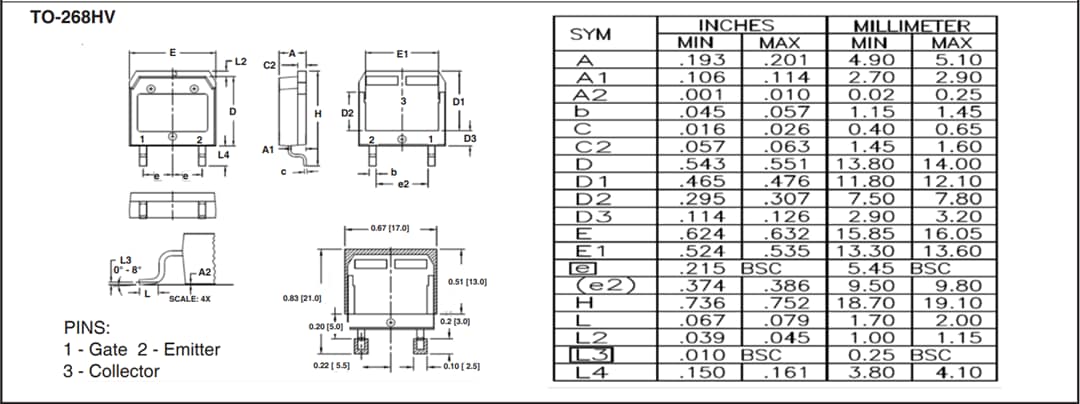

Schema del package TO-268HV
