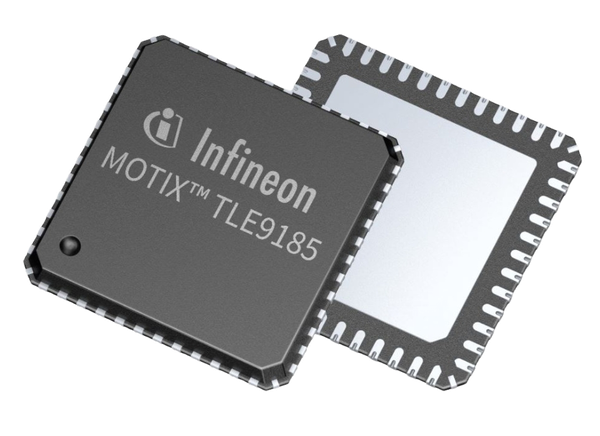

Infineon Technologies CI driver BLDC TLE9185QX/TLE9185QX V33 MOTIX™
I CI driver BLDC V33 TLE9185QX/TLE9185QX di Infineon Technologies sono CI driver trifase con funzioni di alimentazione e supporto integrate. I CI driver BLDC presentano un regolatore di tensione a bassa caduta di 3,3 V (TLE9185QX V33) o 5 V (TLE9185QX), tre mezzi ponti per il controllo del motore BDLC, un amplificatore di rilevazione di corrente e un'interfaccia SPI a 32 bit.
Il dispositivo TLE9185QX V33 include funzioni diagnostiche e di supervisione ed è progettato per funzionare con microcontroller da 3,3 V. In confronto, il TLE9185QX è costituito da funzioni diagnostiche e di supervisione ed è progettato per funzionare con i microcontroller da 5,0 V.
Caratteristiche
- Regolatore di tensione a bassa caduta 3,3 V (TLE9185QX V33), 5 V (TLE9185QX), 250 mA per alimentazione principale
- Tre gate driver a mezzo ponte per MOSFET esterni a canale N
- Controllo del gate MOSFET adattivo
- Un amplificatore di rilevazione corrente (CSA) lato basso con guadagno configurabile per la protezione e la diagnosi
- Sorgenti di riattivazione configurabili
- Sei ingressi PWM con frequenza PWM fino a 25 kHz
- Interfaccia periferica seriale (SPI) a 32 bit con controllo della ridondanza ciclica (CRC)
- Riattivazione ciclica periodica in modalità normale, di arresto e di sospensione
- Monitoraggio drain-source e rilevazione a carico aperto, time-out configurabile e window watchdog (temporizzatore di supervisione)
- Caratteristiche di protezione da cortocircuiti e sovratemperatura
Applicazioni
- Pompe ausiliarie (carburante, acqua, ecc.)
- Motore per soffianti
- Ventola di raffreddamento del motore
- Modulo tettuccio apribile
- Ripartitore
Risorse aggiuntive

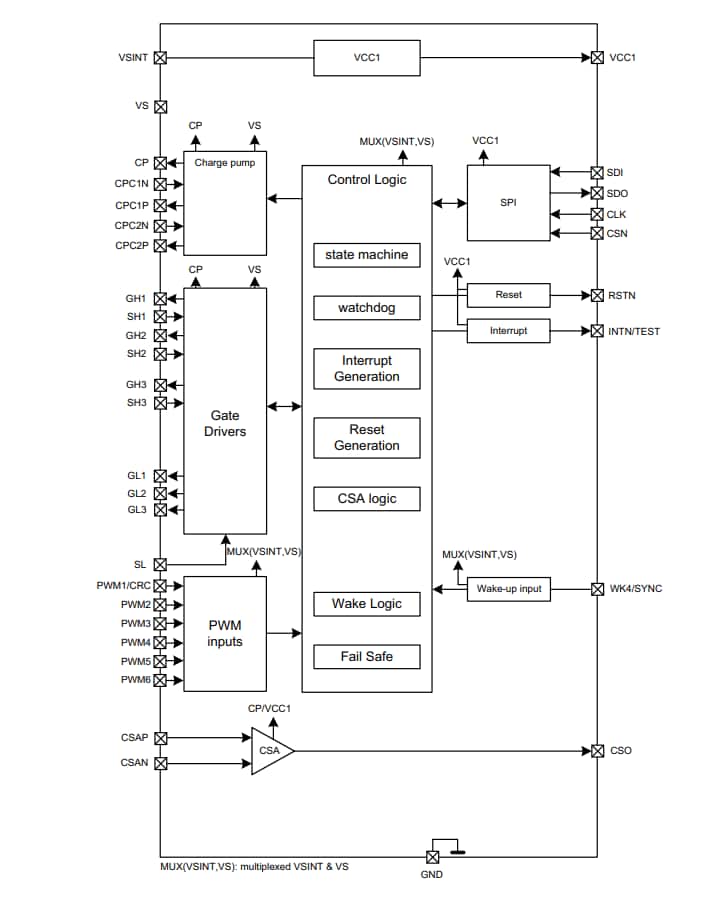

Schema a blocchi
Video
Pubblicato: 2021-10-22
| Aggiornato: 2023-02-06
