Infineon Technologies Sensore angolare AMR analogico TLE5109
Il sensore angolare AMR analogico TLE5109 di Infineon Technologies rileva l'orientamento del campo magnetico misurando i componenti angolari seno e coseno con elementi resistivi Magento (MR). Questo sensore fornisce tensioni di uscita analogiche seno e coseno che descrivono l'angolo magnetico nell'intervallo da° 0 a 180°. Il sensore angolare AMR analogico presenta pin di alimentazione separati per il sensore superiore e inferiore e offre basso consumo di corrente e avvio rapido. Questo sensore angolare AMR è immune alle variazioni di spazio d'aria grazie al principio di rilevazione basato su MR ed è conforme a RoHS. Il sensore angolare AMR analogico TLE5109 opera nell'intervallo di temperatura da° -40 °C a 125 °°C. Le applicazioni tipiche includono motori BLDC, pedali, interruttori rotanti, rilevazione della posizione della valvola o dell'aletta e rilevazione dell'angolo di sterzo (SAS).
Caratteristiche
- Sensore a die singolo e doppio con tecnologia AMR
- Pin di alimentazione separati per sensore superiore e inferiore
- Basso consumo di corrente e avvio rapido
- Ampiezza di uscita ottimizzata per circuiti con tensione di alimentazione di 3,3 V o 5 V
- Q100 qualificato per il settore automobilistico
- Misurazione angolo senza contatto 180°(AMR)
- Segnali di uscita preamplificati per applicazioni differenziali o a terminazione singola
- Immune alle variazioni del traferro grazie al principio di rilevazione basata su MR
- Alta precisione, tipicamente 0,1° di errore angolare totale per il sensore AMR
- Prodotto verde (conforme a RoHS)
Specifiche
- Intervallo delle temperature di funzionamento: da -40 °C a 125 °C
- Capacitanza di carico: 4,7 nF
Applicazioni
- Motori BLDC
- Pedali e interruttori rotanti
- Rilevazione della posizione delle valvole o delle alette
- Rilevamento angolo di sterzo (SAS)

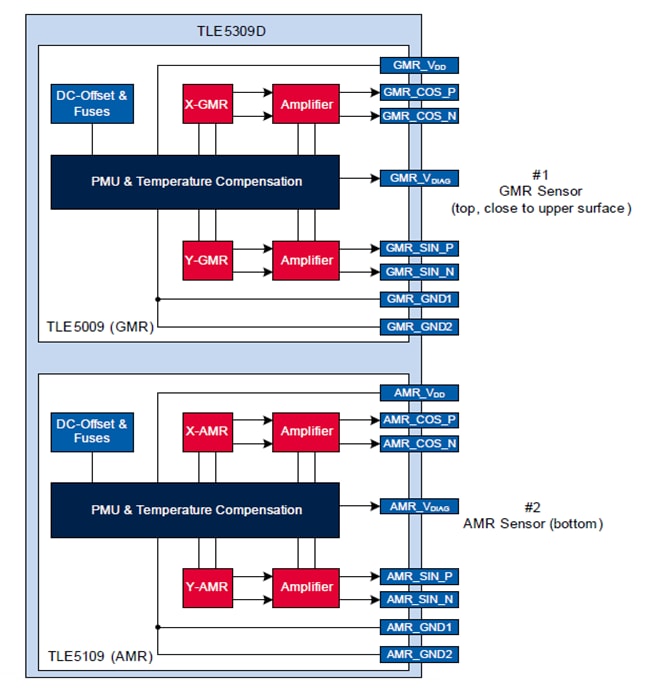

Diagramma a blocchi
