Infineon Technologies Kit di valutazione TLE5014CPS XENSIV™

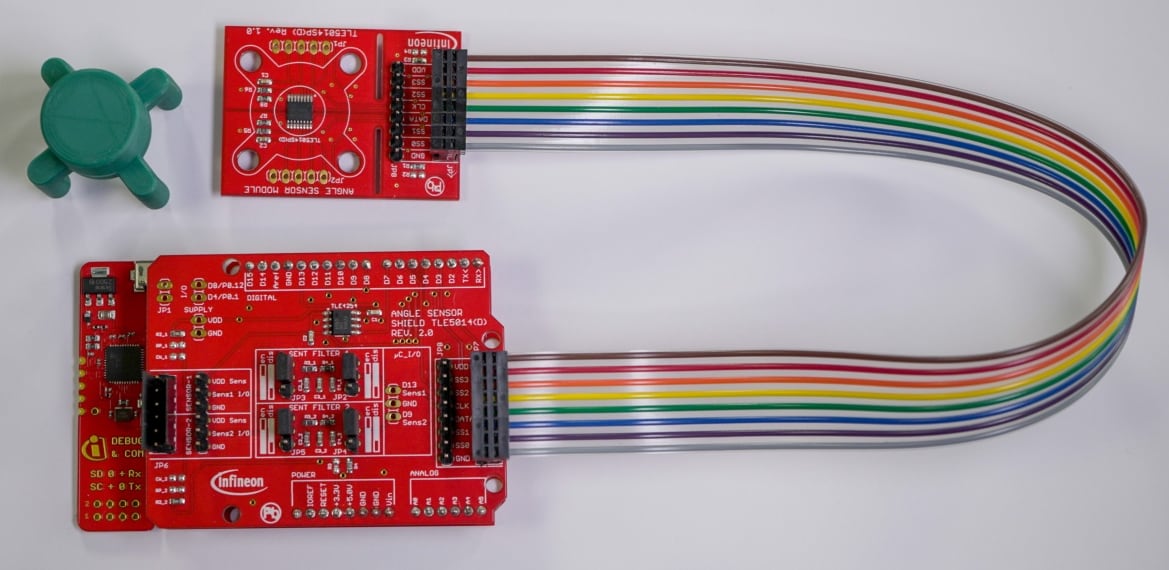

Il kit di valutazione TLE5014CPS™ XENSIV di Infineon Technologies comprende un programmatore e una scheda satellitare con interfaccia SENT/SPC/SPW. La scheda satellitare TLE5014CPS integra un TLE5014F16D. Il TLE5014F16D è un sensore a doppio stampo con una configurazione top/ bottom. Il programmatore include un microcontroller e una schermatura. La scheda del microcontroller è un kit di avvio XMC™ 1100.

Il kit di valutazione TLE5014CPS di Infineon integra un XMC 1100 e un debugger COM e segger J-link integrato. Una porta micro-USB consente la comunicazione tra il microcontroller e un PC. La schermatura è costituita da un LDO Infineon (TLE4254), due filtri SENT conformi allo standard SAE J2716 (l'utente può bypassare i filtri regolando i corrispondenti ponticelli) e due connettori dedicati alle diverse schede satellitari. I collettori da 2,54 mm sono disponibili per sondare facilmente i segnali con un oscilloscopio o per utilizzare un cablaggio personalizzato. In aggiunta all'hardware, è disponibile un'interfaccia grafica utente (GUI) per interagire con il sensore.
