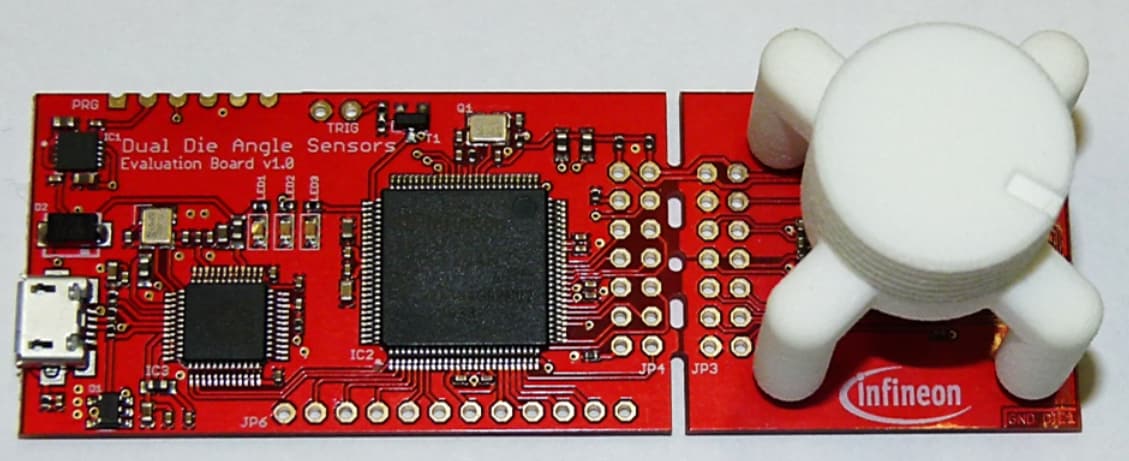

Infineon Technologies Kit di valutazione TLE5009
Il kit di valutazione TLE5009 di Infineon Technologies fornisce una manopola di rotazione magnetica premontata, abbandonando la necessità di progettare, selezionare e posizionare un magnete specifico. La manopola di rotazione magnetica del kit di valutazione TLE5009 di Infineon consente un'esperienza plug-and-play e di valutazione ultrarapida.
Un software di interfaccia grafica utente (GUI) dedicato consente di confrontare i risultati di misurazione delle due fustelle indipendenti, implementati in un sensore a doppio die TLE5x09. Ruotando la manopola si cambia l'angolo del campo magnetico. Poiché i due die all'interno del sensore sono montati in configurazione capovolta, i due stampi misureranno valori opposti.
Caratteristiche
- TLE5009A16D E1210 – Variante 3,3 V, calibrazione del punto 2T
- Manopola di rotazione magnetica
- interfaccia grafica utente
Contenuto del kit
- Scheda di valutazione sensori angolari a doppio die
- Manopola di rotazione (stampata in 3D) con magnete (MTS SD-6x2.5-NI-N35SH)
- Il cavo micro USB NON è incluso
