Infineon Technologies Kit di valutazione REF-22K-GPD-INV-EASY3B

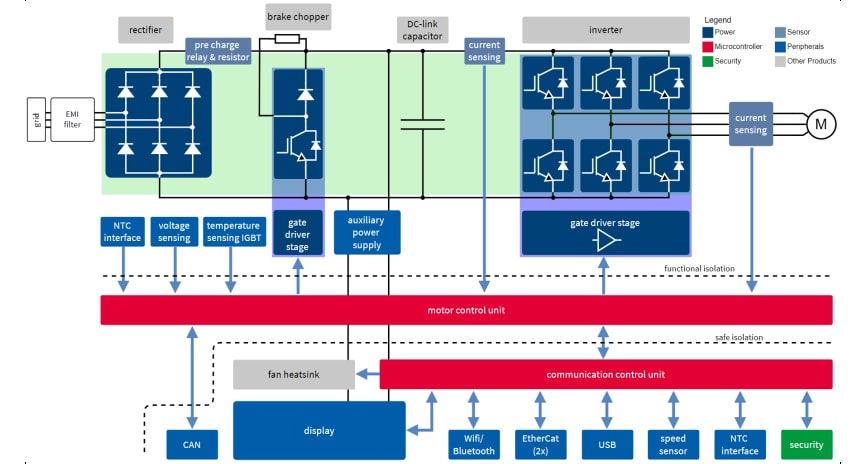

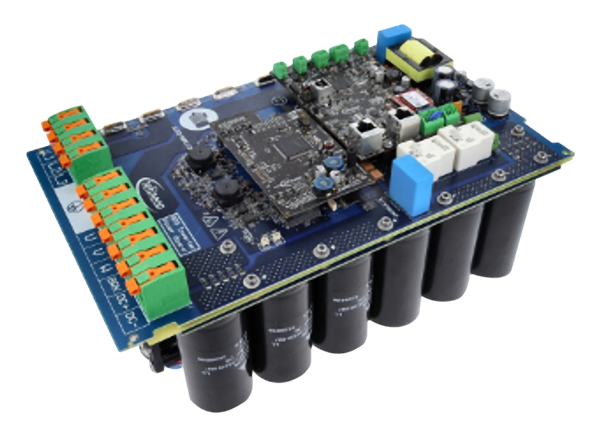

I kit di valutazione REF-22K-GPD-INV-EASY3B di Infineon Technologies sono azionamenti per motori industriali per reti trifase a 400 V CA e offrono una potenza nominale di 22 kW. Questi kit di riferimento comprendono il modulo di potenza Easy3B FP100R12W3T7_B11, il sensore di corrente TLI4971-A120T5, il CI gate driver 1ED3131MC12H, il MOSFET SiC IMBF170R1K0M1 da 1,7 kV e i microcontroller XMC4800-F144F2048 e XMC4300-F100K256. La combinazione di questi prodotti consente la valutazione in un unico design ed esperienze di interazione tra i prodotti. I kit REF-22K-GPD-INV-EASY3B comprendono un filtro EMI, un banco di condensatori e precarica, alimentatori isolati, un modulo di potenza, comandi e un dissipatore di calore con ventola. Questi kit di riferimento sono utilizzati in applicazioni come pompe, ventole, compressori e nastri trasportatori.

Caratteristiche

FP100R12W3T7_B11:
- Modulo EASY3B IGBT7 per correnti elevate e alta densità di potenza
TLI4971-A120T5:
- Sensore di corrente XENSIV™ per la misurazione di correnti elevate con perdita di potenza minima
1ED3131MC12H:
- Gate driver per prestazioni EMI ottimali e perdite di potenza ridotte
IMBF170R1K0M1:
- Il MOSFET CoolSiC™ 1700 V consente il pilotaggio diretto dalla maggior parte dei controller flyback

XMC4800-F144F2048 e XMC4300-F100K256:
- Microcontroller XMC per il controllo degli inverter e la comunicazione
Densità di potenza superiore attraverso un package Easy3B e sensori di corrente di piccole dimensioni
Maggiore efficienza energetica grazie all'IGBT7 (minori perdite di conduzione)
Il progetto di riferimento pretestato può essere riutilizzato completamente per la personalizzazione
Soluzione plug-and-produce
