Infineon Technologies Microcontroller automotive PSOC™ 4 HV MS-64K/128K

I microcontroller (MCU) automotive PSOC™ 4 HV MS-64K/128K di Infineon Technologies appartengono alla serie PSOC 4 HV Mixed Signal (MS). Queste MCU sono una combinazione di un microcontroller con un ADC SAR a 12 bit, un blocco MSC (Multi-Sense Converter) di 5° generazione che supporta il rilevamento capacitivo (CAPSENSE™). Le MCU PSOC™ 4 HV MS-64K/128K dispongono di un processore Arm® Cortex®-M0+ con blocchi analogici e digitali programmabili e riconfigurabili. Queste MCU supportano livelli di sicurezza funzionale ASIL-B secondo la norma ISO 26262 e sono certificate AEC-Q100.

Le MCU PSOC™ 4 HV MS-64K/128K presentano regolatore di corrente fino a 60mA, funzione di spegnimento termico e due comparatori a bassa potenza che operano in modalità deep sleep a basso consumo energetico. Queste MCU sono utilizzate in applicazioni come riscaldatori PTC, rilevamento del livello dei liquidi, accesso auto, HMI automotive e sensori a ponte di Wheatstone.

Caratteristiche

  • Sottosistema CPU:
    • CPU Arm® Cortex®-M0+ a 32 bit da 48 MHz, con moltiplicazione a ciclo singolo e unità di protezione della memoria (MPU)
    • Controller DMA con 8 canali per dati via cavo/periferica
    • Memorie integrate:
  • Analogico programmabile:
    • ADC SAR a 12 bit da 1Msps con modalità differenziale a terminazione singola e sequenziatore di canali con media del segnale
    • Multiplatore SAR a 24 canali con diagnostica integrata (16 canali I/O + 8 canali diagnostici) (CY8C4147LQE-HVS136)
    • Multiplatore SAR a 16 canali con diagnostica integrata (8 canali I/O + 8 canali diagnostici) (CY8C4146LWE-HVS115X)
    • Sensore di temperatura integrato nell'ADC SAR
    • 2 comparatori a bassa potenza che operano in modalità deep sleep a basso consumo energetico
  • Blocchi logici I/O intelligenti programmabili che consentono di eseguire operazioni booleane su porte di ingresso e uscita
  • Sottosistema ad alta tensione:
    • La tensione di uscita del regolatore supporta 3,3V o 5V selezionabile con una precisione media sfrondata di ±2%
    • Corrente del regolatore fino a 60mA
    • Esclusione termica
    • Funziona direttamente con batterie 12V/24V (tollera fino a 42V)
    • Ricetrasmettitore LIN (Local Integrated Interconnect Network)/CXPI (Clock Extension Peripheral Interface)
  • Blocco CAPSENSE™ (convertitore multi-sensore):
    • Il convertitore multi-sensore (MSC) offre un elevato rapporto segnale/rumore (SNR) (>5:1) e tolleranza all'acqua per il rilevamento capacitivo
    • 1 convertitore MSC supportato
    • Scansione autonoma dei canali senza assistenza della CPU
  • I/O:
    • Fino a 47 GPIO (CY8C4147LQE-HVS136)/fino a 41 GPIO (CY8C4146LWE-HVS115X):
      • Qualsiasi pin GPIO può essere CAPSENSE™, analogico o digitale
      • Modalità, intensità e velocità di variazione dell'azionamento sono programmabili
  • Comunicazioni:
    • 2 blocchi di comunicazione seriale (SCB) indipendenti riconfigurabili in fase di esecuzione, con I2C, SPI, UART o interconnessione locale
    • Funzionalità slave di rete (LIN)
    • Fino a due canali LIN indipendenti:
      • Protocollo LIN conforme con LIN 2.2A e ISO 17987
    • Fino a 2 canali CXPI con velocità di trasmissione dati fino a 20 kbps
  • Conformi a ISO 26262 ASIL-B
  • Conformi alle qualifiche AEC-Q100

Applicazioni

  • Contatti HMI automotive (pulsanti touch/slider/touchpad) e HMI del volante
  • Riscaldatori PTC
  • Rilevamento di livello del liquido
  • Accesso auto
  • Rilevamento movimento del piede per apertura/chiusura automatica del portellone
  • Sensori a ponte di Wheatstone
  • Elementi accessori della scocca dell'auto come luci abitacolo, illuminazione interna, controllo alzacristalli e tettuccio apribile
  • Rilevamento mani sul volante e rilevamento passeggeri occupanti

Diagramma a blocchi CY8C4147LQE-HVS136

Schema a blocchi - Infineon Technologies Microcontroller automotive PSOC™ 4 HV MS-64K/128K

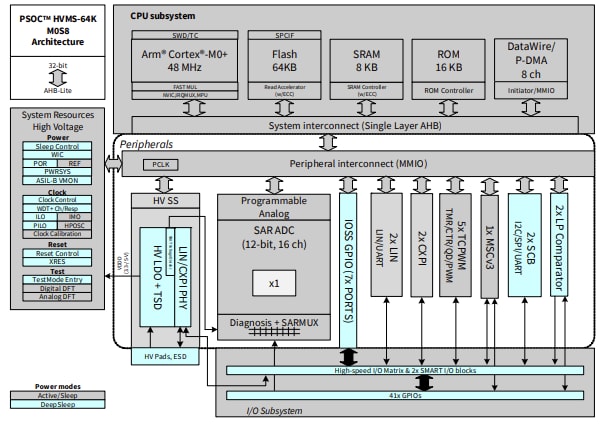

Diagramma a blocchi CY8C4146LWE-HVS115X

Schema a blocchi - Infineon Technologies Microcontroller automotive PSOC™ 4 HV MS-64K/128K

Schede tecniche

Kit correlati

Infineon Technologies Kit PSOC™ 4 HVMS Lite

Progettati per accelerare lo sviluppo con la serie PSOC™ 4 HVMS e offrire una soluzione a chip singolo.

Learn MoreInformazioni su Infineon Technologies Kit PSOC™ 4 HVMS Lite View ProductsCorrelato a Infineon Technologies Kit PSOC™ 4 HVMS Lite
