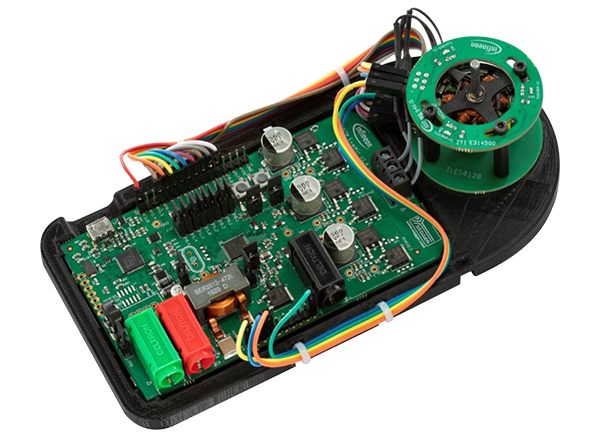

Infineon Technologies Kit controllo motore MOTORCONTROLKIT_12V

Il kit di controllo motore MOTORCONTROLKIT_12V di Infineon Technologies è un kit pronto all'uso con sensori di™ potenza e XENISV™ integrati MOTIX. Il MOTORCONTROLKIT_12V è progettato per consentire la prototipazione rapida e la valutazione di applicazioni di controllo motore a bassa tensione come pompe e ventole ausiliarie o qualsiasi altro motore BLDC a bassa tensione trifase.

Il kit di controllo motore MOTORCONTROLKIT_12V di Infineon contiene LE9879QXA40, TLE5012B-E1000 e TLE4968-1L.

Il dispositivo TLE9879QXA40 fa parte del CI di potenza integrato MOTIX™ e una soluzione con driver motore trifase System-on-Chip (SoC) a Chip singolo. Integra un nucleo Arm® Cortex®-M3 standard del settore e ricetrasmettitore LIN, driver a ponte e alimentazione, consentendo l'implementazione di algoritmi di controllo motore avanzati, come il controllo orientato al campo (FOC) senza sensori.

TLE5012B-E1000 è un sensore angolare a 360° che rileva l'orientamento di un campo magnetico. Ciò avviene misurando i componenti angolari seno e coseno con gli elementi monolitici a magnetoresistenza gigante integrata (iGMR). Questi segnali grezzi (seno e coseno) vengono elaborati digitalmente e internamente per calcolare l'orientamento angolare del campo magnetico (magnete).

TLE4968-1L è un interruttore a effetto hall integrato dedicato ad applicazioni altamente accurate. Il sensore fornisce capacità di tensione di alimentazione superiore, intervallo di temperatura di funzionamento e stabilità di temperatura delle soglie magnetiche.

Caratteristiche

KIT DI VALUTAZIONE TLE9879
- Ponte n-MOS trifase
- Shunt singolo in percorso GND
- LIN integrata (nel dispositivo)
- Porta Com virtuale tramite J-Link
- LED di debug e
- Debugger Segger J-Link integrato
TLE5012B
- Misurazione angolare a 360° con contagiri e misurazione della velocità angolare
- Valore angolare assoluto a 15 bit (risoluzione di 0,01°)
- Errore angolo max. 1,0° per tutta la durata e nell'intervallo di temperatura
- Interfaccia SSC bidirezionale fino a 8 Mbit/s
- Interfacce programmabili IIF, PWM, modalità di commutazione Hall, SPC
- Supporta il livello di integrità della sicurezza (SIL)

TLE4968-1L
- Tensione di alimentazione di funzionamento: da 3,0 V a 32 V
- Funzionamento da un alimentatore non regolato
- Capacità di sovratensione fino a 42 V senza resistore esterno
- Compensazione errore attivo
- Basso jitter (tip. 0,35 μs)
- Elevata stabilità delle soglie magnetiche
- LED montati su PCB per una migliore visibilità degli eventi di commutazione
