Infineon Technologies Kit di valutazione PSOC™ Control C3M5 Dual Buck
Il kit di valutazione Dual Buck Control C3M5 PSOC™ di Infineon Technologies (KITPSC3M5DP1) è composto da una scheda di controllo dell'alimentazione digitale dotata di PSC3M5FDS2AFQ1 e una scheda di alimentazione dual buck con un ingresso 24 V e un'uscita 5 V. Questo kit di facile utilizzo è progettato per aiutare gli ingegneri ad apprendere e provare le applicazioni di controllo della potenza digitale con una configurazione dual buck. La scheda di controllo KITPSC3M5CC1 di Infineon Technologies è dotata di un debugger integrato isolato, che offre un'esperienza plug-and-play.
Caratteristiche
- Modalità di controllo della tensione (VCM) predefinita
- Modalità di controllo della corrente di picco (PCCM)
- Convertitore buck sincrono multifase
- Sono possibili fino a quattro canali convertitori buck
- Due variabili di bordo e carichi transitori
- Misurazione dei grafici di Bode pronta
- Punti di test per i dettagli del convertitore buck
- LED di alimentazione, ACT_LED e LED di guasto
- Adattatore 24 VCC
- Ecosistema software completo ModusToolBox™
- Esempio di codice inizio sviluppo codice
- Valutazione doppia buck
- Seconda connessione della scheda dual buck
Applicazioni
- Energie rinnovabili
- Inverter PV
- LEV
- Carica EV
- Case intelligenti ed elettrodomestici
- Elettroutensili e utensili per il giardinaggio
- Robot toserba
- Robot domestici
- ODU per condizionatori d'aria residenziali
- Drive per elettrodomestici di grandi e medie dimensioni
- Controllo del motore industriale
- Drive per uso generale
- Servo drive
- Condizionatori d'aria commerciali/HVAC
- Robotica
- Server e telecomunicazioni:
- Alimentatori per telecomunicazioni
- Alimentatori Server
- Alimentatori per postazioni di lavoro
Contenuto del kit
- Scheda di valutazione Dual Buck
- Scheda di controllo della potenza digitale PSOC Control C3M5
- Cavo da USB Type-A a USB Type-C®
- Adattatore di alimentazione 24VCC
- Guida introduttiva

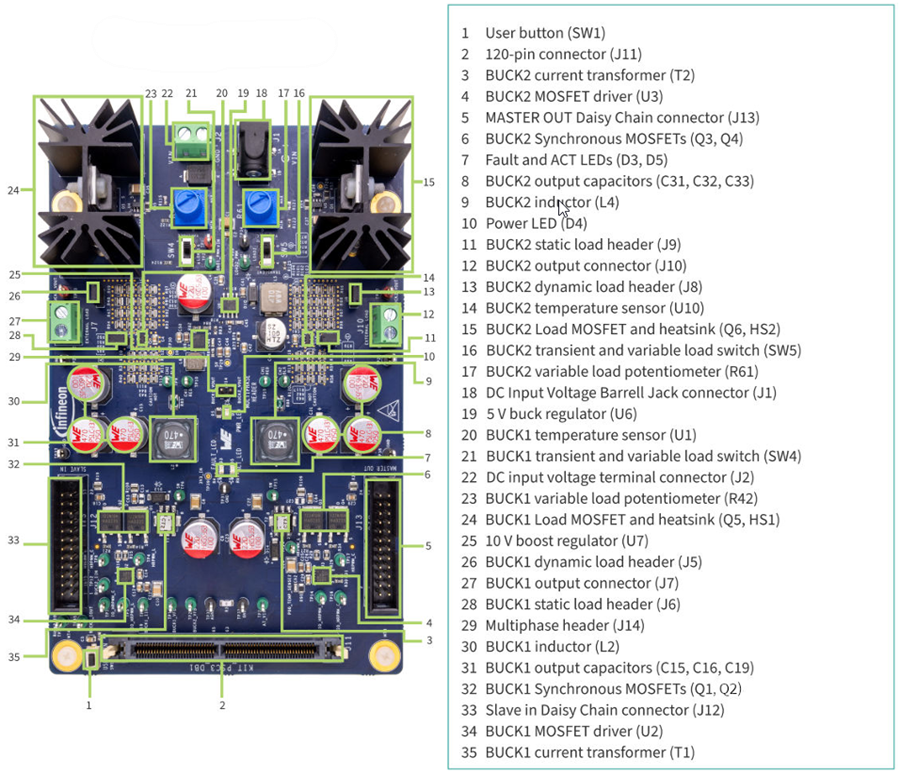

Dettagli della scheda Dual Buck
Microcontroller correlati
Infineon Technologies Microcontroller di controllo PSOC™
Include un ADC ad alte prestazioni e di un acceleratore CORDIC integrato.
Strumenti di sviluppo
Infineon Technologies Scheda di controllo dell'alimentazione digitale PSOC™ Control C3M5
La scheda di valutazione è progettata per aiutare gli ingegneri ad apprendere & e provare le applicazioni di controllo digitale della potenza.
Infineon Technologies Kit scheda doppia buck autonoma C3 per controllo PSOC™
Scheda di alimentazione doppia buck del kit KIT_PSC3M5_DP1, senza la scheda controller.
