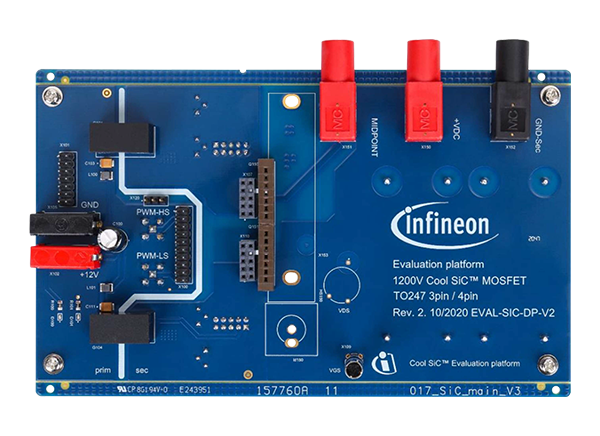

Infineon Technologies Piattaforma di valutazione universale EVAL_PS_DP_MAIN
La piattaforma di valutazione universale EVAL_PS_DP_MAIN di Infineon Technologies è progettata per dimostrare i CI gate driver EiceDRIVER™ nei package TO247 a 3 e 4 pin. Il design della scheda madre EVAL_PS_DP_MAIN è diviso in questa scheda madre e attualmente due schede drive con possibilità di espansione in futuro.
La prima scheda di azionamento (REF_PS_SIC_DP1) contiene l'EiceDRIVER™ 1EDC Compact 1EDC20I12MH con un morsetto Miller attivo integrato che previene l'accensione parassita. La seconda scheda drive (REF_PS_SIC_DP2) include l'EiceDRIVER™ 1EDC Compact 1EDC60H12AH che consente un'alimentazione bipolare, dove VCC2 è +15 V e GND2 è negativa. La scheda madre EVAL_PS_DP_MAIN presenta una tensione massima di 800 V e una corrente a impulsi massima di 130 A.
Caratteristiche
- Tensione di pilotaggio del gate drive VCC2 da -5 V a +20 V
- Alimentazione VCC1 fissa a +5 V
- Collegamento al gate tramite connettore SMA-BNC
- Misurazione di corrente tramite shunt coassiale opzionale
- Circuito di commutazione ottimizzato
- Collegamento induttore di carico esterno
- La struttura del dissipatore consente di eseguire test a varie temperature
Schede di valutazione associate
Infineon Technologies Piattaforma di valutazione MOSFET CoolSiC™ 1200 V
Presenta i MOSFET trench SiC da 1200 V CoolSiC™ da 45Ω m e i circuiti integrati gate ™ driver EiceDriver.
Infineon Technologies Scheda funzionale di alimentazione bipolare REF-1EDC60H12AHDPV2
La scheda funzionale di alimentazione bipolare è la seconda scheda di azionamento della piattaforma di valutazione universale.
Infineon Technologies Scheda funzionale per morsetti Miller REF-1EDC20I12MHDPV2
La prima scheda di azionamento della piattaforma di valutazione universale con il circuito integrato 1EDC60H12AH EiceDRIVER™.
Prodotti correlati
Infineon Technologies 1-Channel EiceDRIVER™ MOSFET Gate Driver ICs
The crucial link between control ICs, powerful MOSFET, and GaN switching devices.

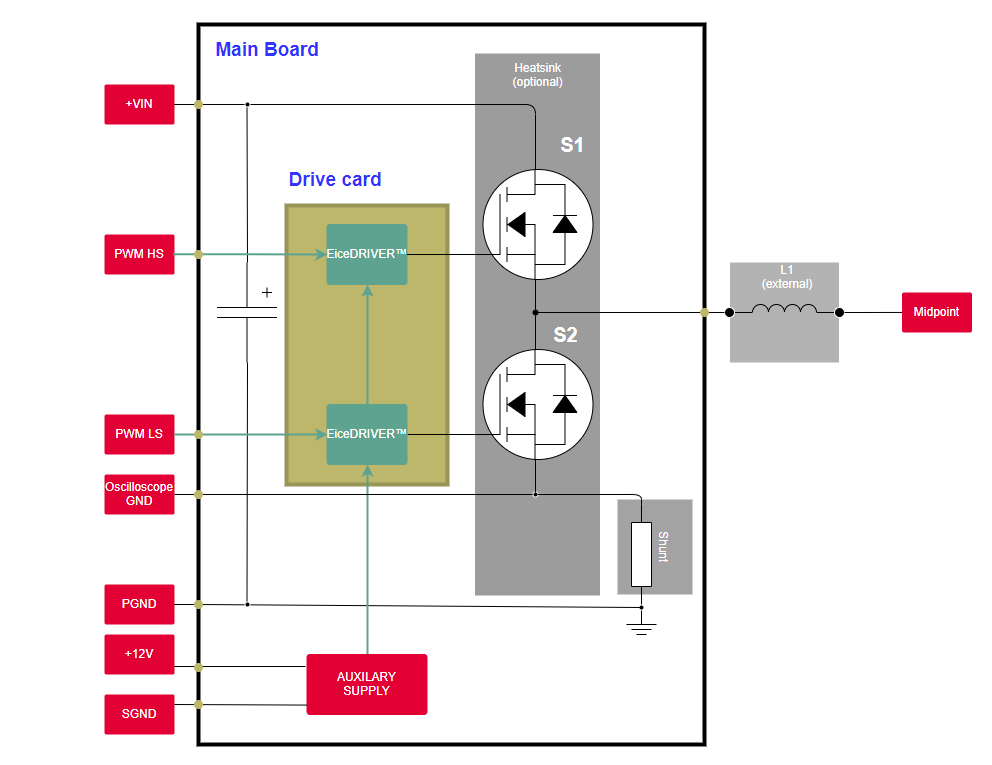

Schema a blocchi

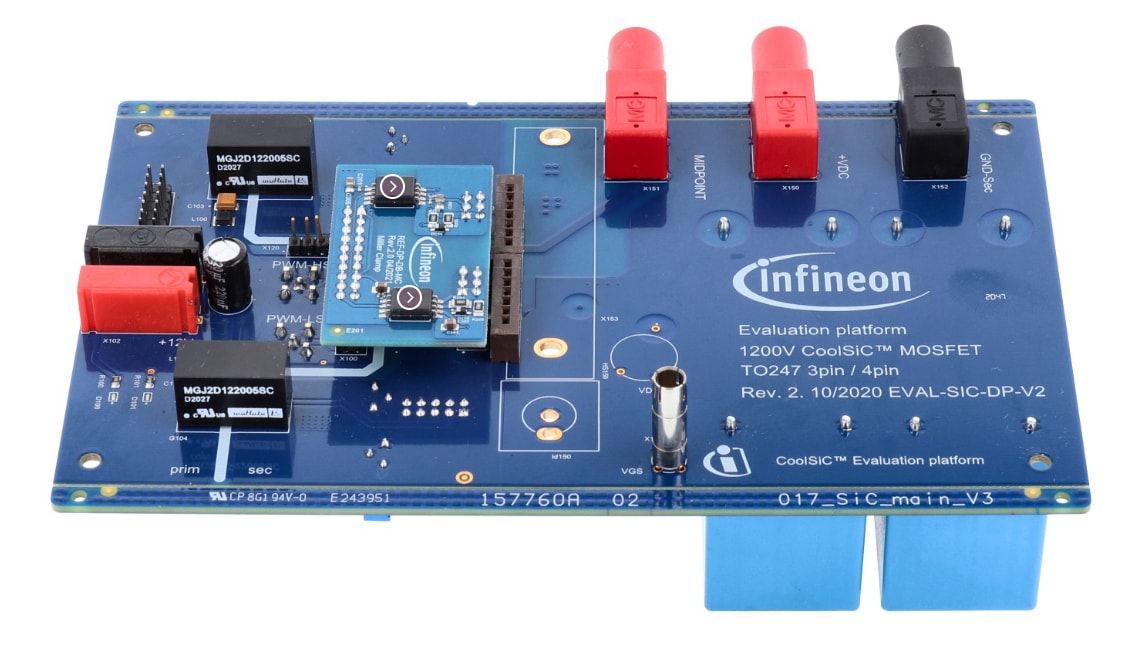

Panoramica
