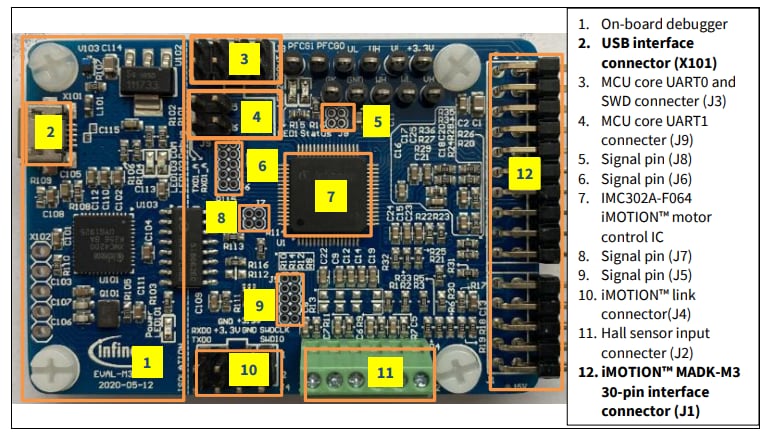

Infineon Technologies Scheda di valutazione EVAL-M3-302F

La scheda di valutazione EVAL-M3-302F di Infineon Technologies fa parte del kit di progettazione applicativa modulare iMOTION™ (MADK) per unità. Questa piattaforma MADK è progettata per l'uso con vari stadi di potenza con diverse schede di controllo. Un connettore di interfaccia M3 iMOTION™ MADK M1 a 20 pin o iMOTION™ MADK a 30 pin può essere utilizzato per interfacciarsi con le schede di controllo. La scheda di valutazione EVAL-M3-302F è dotata di un connettore M3 a 30 pin ed è progettata per eseguire una correzione del fattore di potenza (PFC) e un controllo del motore singolo in parallelo. Questa scheda di valutazione è progettata per fornire soluzioni globali di controllo senza sensori dei motori a magnete permanente sull'intera gamma di velocità. Fornisce controlli basati su sensori Hall o senza sensori che applicano modulazione trifase e di tipo 3 di modulazione bifase.

La scheda di valutazione EVAL-M3-302F presenta un CI di controllo (IMC302A) che contiene due nuclei, tra cui il motore di controllo del movimento (MCE) e un microcontroller (MCU) aggiuntivo. L'MCE e l'MCU funzionano in parallelo e indipendentemente l'uno dall'altro. L'MCE controlla il motore e opzionalmente il PFC mentre l'MCU viene utilizzato per le attività di sistema, la comunicazione, il monitoraggio e la registrazione dei dati.

Caratteristiche

Scheda di controllo per qualsiasi motore a magnete permanente con controllo orientato al campo
Controllo integrato per la correzione del fattore di potenza (PFC):
- Compatibile con tutte le schede M3
Rilevazione di corrente tramite shunt singolo o a una via
Funzionamento basato su sensori Hall o senza sensori (connettore per sensori hall analogici o digitali)
Isolamento galvanico tra l'interfaccia motore/pc
Il debugger integrato è alimentato da un'interfaccia USB
Il controller del motore è alimentato dalla scheda di alimentazione
