Infineon Technologies EVAL-2ED2742S01GM1 kit di valutazione

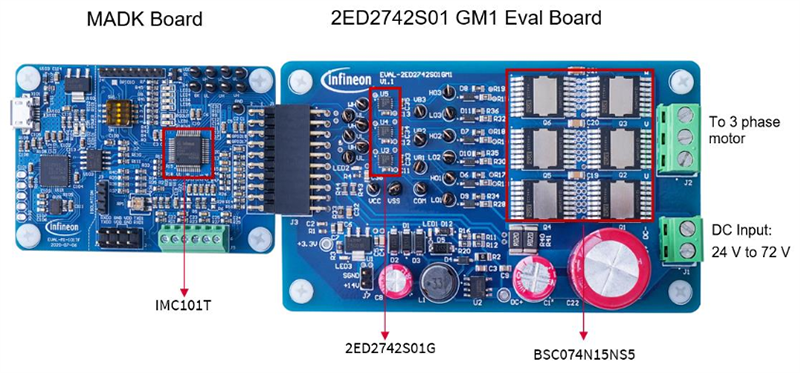

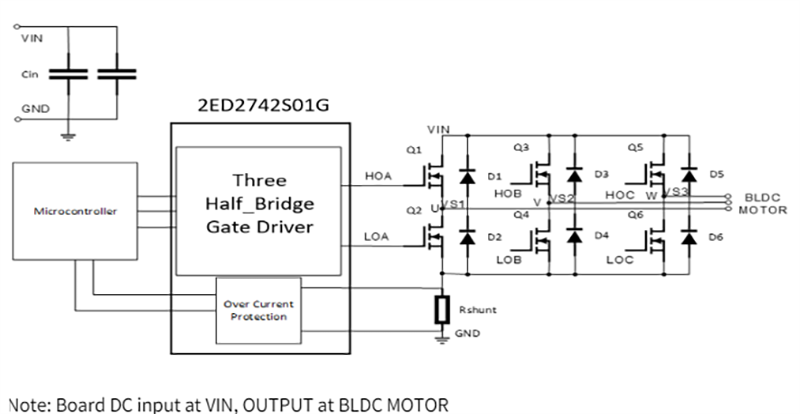

Il kit di valutazione EVAL-2ED2742S01GM1 per applicazioni alimentate a batteria (BPA) di Infineon consiste in una scheda di alimentazione per inverter trifase con il driver di gate a mezzo ponte 2ED2742S01G da 160 V (VSON-10 3 mm x 3 mm). Il 2ED2742S01G aziona sei MOSFET IPTC015N10NM5 da 100 V- OptiMOS™ (in un package HDSOP-16). Un connettore M1 consente l’interfacciamento con la scheda di controllo del kit di progettazione dell’applicazione modulare (MADK) iMOTION™ (EVAL-M1-101T). Questa scheda di controllo è alimentata dal CI di controllo motore iMOTION IMC101T-T038 dotato di un motore di controllo motore avanzato (MCE) che consente il controllo orientato sul campo (FOC) senza sensori e senza codifica. L'IMC101T-T038 fa parte della serie IMC100 iMOTION, la nuova generazione di piattaforme CI di controllo motore iMOTION™, dedicate al controllo orientato sul campo dei motori PMSM (BLDC). Il kit di valutazione viene fornito con l'EVAL-2ED2742S01 GM1 e l'EVAL-M1-101T, incluso un connettore USB per interfacciarsi con un computer portatile con il software di progettazione MCE.

Caratteristiche

Tensione di ingresso nominale 48 V_CC
Progettazione per una potenza massima di uscita del motore 500 W (1000 W con dissipatore di calore/raffreddamento ad aria forzata)
Shunt singolo per il rilevamento di corrente
Rilevamento della tensione di collegamento CC
Alimentatori ausiliari da +12 V e +3,3 V sulla scheda
Interfaccia M1 compatibile con la scheda di controllo iMOTION

Protezione da sovracorrente integrata all’interno del 2ED2742S01G con soglia V_REF selezionabile
Protezione integrata "shoot-through" con tempo morto integrato
Dimensioni 120 mm x 60 mm x 25 mm (LxPxA)
Conforme a RoHS
