Infineon Technologies Controller a due porte USB-C PD + CC-CC EZ-PD™ CCG7D
I controller a due porte USB-C™ PD + CC-CC EZ-PD™ CCG7D di Infineon Technologies sono una soluzione altamente integrata e programmabile che incorpora controller buck-boost. Il CCG7D è conforme alle specifiche USB Type-C e PD ed è progettato per applicazioni di ricarica di apparecchiature di consumo multiporta.
I controller CCG7D Infineon presentano un ampio intervallo di tensione di ingresso da 4 V a 24 V con un intervallo di tolleranza di 40 V e una frequenza di commutazione programmabile da 150 kHz a 600 kHz. Il CCG7D integra gate driver NFET VBUS, gate driver NFET buck-boost, FET VCONN e un amplificatore di rilevamento corrente a monte (HSCSA).
I controller CCG7D offrono funzioni avanzate come la ripartizione dinamica del carico, l'aggiornamento del firmware registrato sul campo e la tensione di ingresso buck ottimizzata.
Caratteristiche
- Integra 2 controller PD USB-C + 2 controller CC-CC in un singolo chip
- Protocolli di ricarica USB-C PD v3.0 con PPS, QC4+, QC4.0, Samsung AFC, Apple 2,4 A e BCv1.2
- Controller CC-CC
- Frequenza di commutazione configurabile da 150 kHz a 600 kHz
- Ampio intervallo di tensioni di ingresso da 4 V a 24 V (tolleranza di 40 V)
- Frequenza a spettro espanso programmabile per basse EMI
- L'Arm® Cortex-M0 con Flash consente agli utenti di implementare funzionalità personalizzate
- Integra gate driver NFET VBUS, gate driver NFET buck-boost, FET VCONN e amplificatore di rilevamento della corrente a monte (HSCSA)
- Caratteristiche di protezione OVP, UVP, SCP, OCP, OTP e VBUS-CC
- Funzioni avanzate di ripartizione dinamica del carico, aggiornamenti del firmware registrato sul campo e tensione di ingresso buck ottimizzata per una maggiore efficienza
- Package QFN a 68 pin con fianco bagnabile (8 mm x 8 mm)
Applicazioni
- Adattatore accendisigari (CLA)
- Caricabatterie e adattatore CA-CC multiporta
Risorse aggiuntive

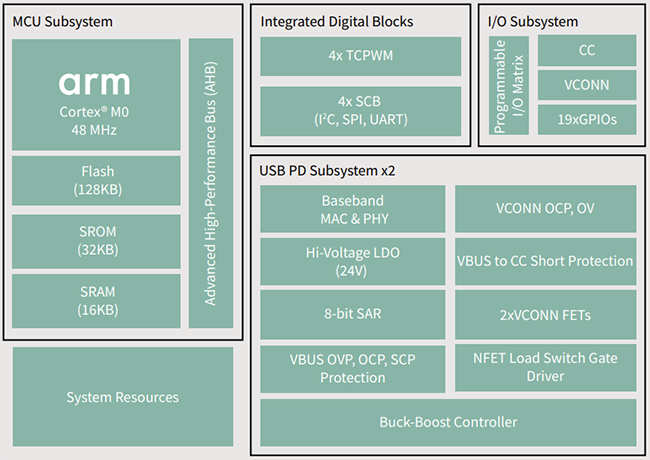

Schema a blocchi
Schemi di circuito
Pubblicato: 2022-11-16
| Aggiornato: 2023-04-24
