Infineon Technologies Amplificatori di potenza CI di polarizzazione e controllo

Gli amplificatori di potenza CI di polarizzazione e controllo di Infineon Technologies sono utilizzati per polarizzare gli amplificatori di potenza a radiofrequenza generando tensioni accurate con DAC ad alta precisione. Inoltre, gli amplificatori di potenza CI di polarizzazione e controllo di Infineon Technologies supportano molte funzionalità per monitorare le tensioni, le correnti e la temperatura degli amplificatori di potenza per mantenere il dispositivo In una condizione operativa ideale.

Caratteristiche

  • Otto DAC con risoluzione a 12 bit
  • Due ADC di rilevamento corrente e 1 ADC di tensione
  • Intervallo Vout (da -7 V a 0 V o da 0 V a +7 V)
  • Sensore di temperatura integrato
  • interfaccia di controllo (I2C e I3C)

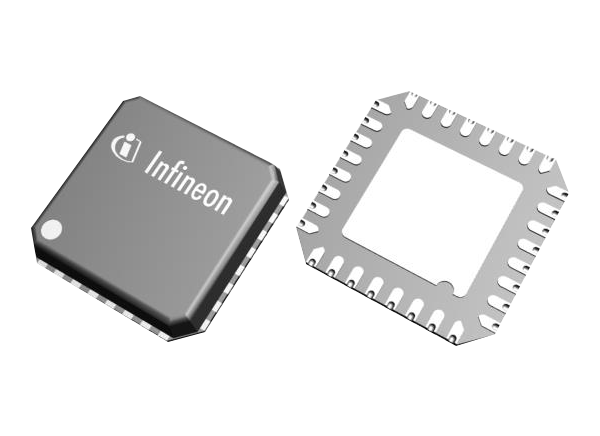

  • Package VQFN-32 (5 mm x 5 mm2)
  • Chip di polarizzazione e controllo per polarizzare gli amplificatori di potenza Doherty di due canali di trasmissione (Tx)
  • Intervallo di uscita positivo e negativo per LDMOS e GaN PAs
  • Interruttori di blocco e buffer integrati per un rapido funzionamento TDD
  • ADC 60 V integrato per misurazioni di corrente e tensione PA
  • Sensore di temperatura e interfacce seriali rapide I3C e I2C

Applicazioni

  • Stazioni base
  • Celle piccole
  • Applicazioni MIMO massive 5 G
  • Sistemi di antenna distribuita (DAS)

Diagramma a blocchi

Schema a blocchi - Infineon Technologies Amplificatori di potenza CI di polarizzazione e controllo
