Infineon Technologies CI per driver di gate 6EDL7141

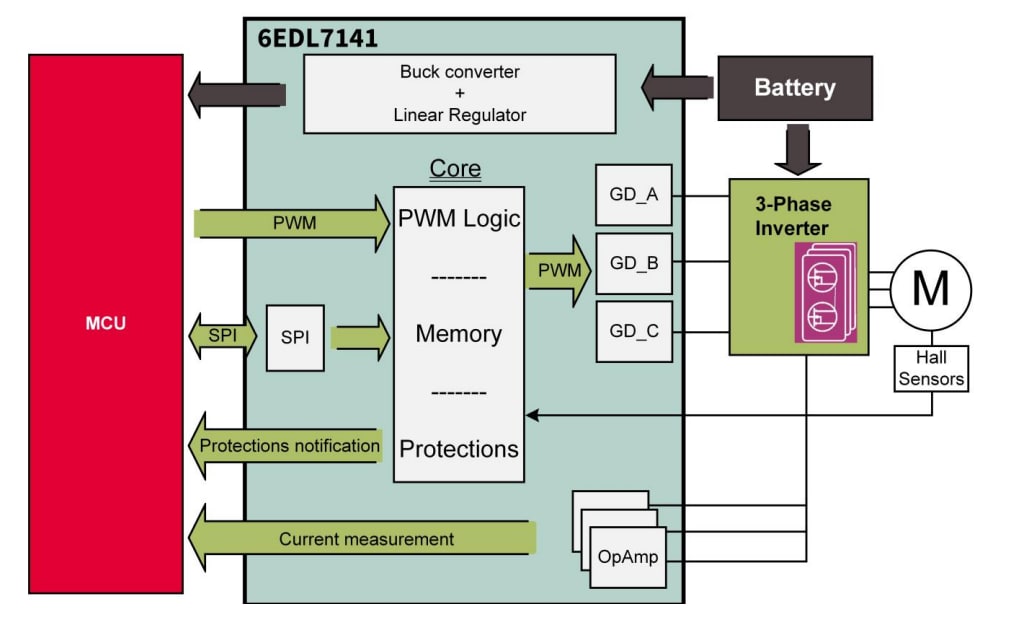

Il CI per driver di gate 6EDL7141 di Infineon Technologies è progettato per applicazioni di azionamento motore trifase BLDC o PMSM. Il 6EDL7141 è dotato di tre driver a semiponte, ciascuno in grado di pilotare un MOSFET di tipo N a monte e a valle. Inoltre, il dispositivo è dotato di tempi morti programmabili per evitare il passaggio di corrente tra gli interruttori HS e LS durante il normale funzionamento.

Il CI per driver di gate 6EDL7141 di Infineon è dotato di pompe di carica separate per i driver di gate a valle e a monte che supportano un ciclo utile del 100% e un funzionamento a bassa tensione di alimentazione. I driver di gate sono programmabili con alimentazione a 7V, 10V, 12V o 15V. La velocità di variazione di variazione dei gate driver, varie funzioni di protezione o la tensione del gate driver del segnale di guida è programmata con granularità fine per ridurre le emissioni EMI.

Il 6EDL7141 implementa numerose funzioni di protezione per migliorare la robustezza dell'applicazione in condizioni avverse, come il monitoraggio delle tensioni di alimentazione e dei parametri di sistema.

L'SPI integrato offre sia una segnalazione dettagliata dei guasti sia impostazioni flessibili dei parametri, come il guadagno degli amplificatori di rilevamento della corrente, il controllo della velocità
di variazione dei driver di gate, varie funzioni di protezione o la tensione del driver di gate.

Caratteristiche

Driver di gate intelligenti trifase
- Tensione di alimentazione operativa da 5,5 V a 60 V (condizione operativa consigliata)
- Correnti di picco del driver di gate di 1,5A sink/1,5A source
- Tensione di alimentazione programmabile (7V, 10V, 12V, 15V)
- Controllo della velocità di rotazione a monte/a valle programmabile in modo indipendente
- Tempo morto programmabile in modo indipendente per l'accensione e lo spegnimento
- Controllo tramite ingressi 3PWM o 6PWM fino a 200kHz
- Tabelle di commutazione integrate per l'utilizzo di 1PWM con o senza sensori Hall
Alimentatori integrati
- Convertitore buck sincrono ad alta efficienza con frequenza di commutazione programmabile
- Alimenta le pompe di carica del driver di gate, il regolatore lineare DVDD e i componenti interni ed esterni.
- Regolatore lineare con capacità di corrente di 300 mA per l'alimentazione di MCU e altri componenti (DVDD)
- Doppia pompa di carica per alimentare il driver di gate anche a bassa tensione di alimentazione
Tre amplificatori di corrente integrati
- Guadagno e offset regolabili
- Rilevamento R_DSON a valle configurabile

Tre comparatori di sensori Hall integrati
ADC integrato per il monitoraggio del segnale
Rilevamento del rotore bloccato
Interfaccia digitale compatibile da 3,3V/5V
Interfaccia digitale SPI programmabile
Funzioni di protezione
- Freno esterno con risposta di frenata programmabile
- Protezione da sovracorrente (OCP) sugli amplificatori current-sense (programmabile)
- Protezione da sovracorrente (OCP) sugli amplificatori di rilevamento della corrente (programmabile)
- Blocco per sottotensione (UVLO) per alimentazioni interne ed esterne
- Segnalazione di guasti da sovratensione (OVLO) per il convertitore buck e il regolatore lineare DVDD
- Avviso e spegnimento per sovratemperatura (OTW, OTS)
- Timer di controllo programmabile
- Segnalazione attraverso i registri nFAULT e SPI

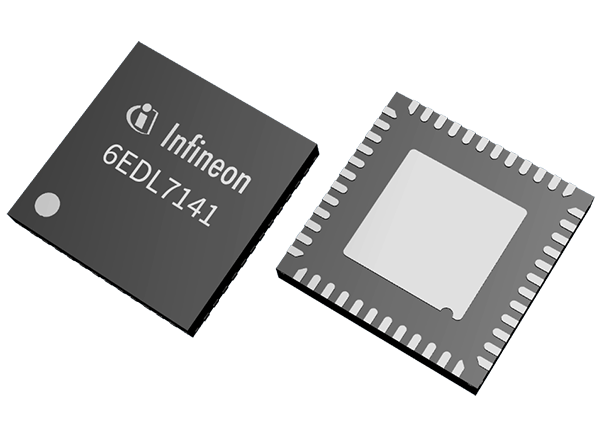

Pacchetto VQFN a 48 pin potenziato termicamente
