Infineon Technologies Kit di valutazione 2ED020I12FA

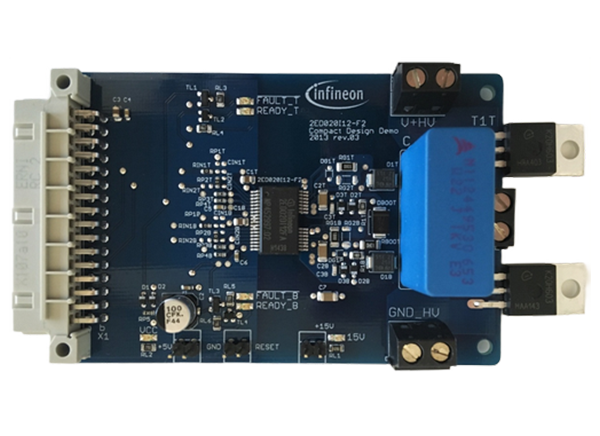

Il kit di valutazione 2ED020I12FA di Infineon Technologies è utilizzato per mostrare le funzionalità e le caratteristiche chiave del gate driver IGBT Infineon 2ED020I12-F2. La scheda è disponibile presso Infineon come campioni. L'EVAL_2ED020I12-F2 contiene un gate driver a mezzo ponte IGBT Infineon 2ED020I12-F2 e due IGBT Infineon IKP20N60H3.
Caratteristiche
- Isolamento galvanico grazie alla tecnologia dei trasformatori coreless del gate driver Infineon
- Il gate 2ED020I12-F2 è adatto per l'isolamento di base
- Isolamento all'interno del mezzo ponte in base a una dispersione definita
- Protezione da cortocircuiti
- Blocco della sottotensione
- Morsetto Miller attivo
- Funzionalità Bootstrap per IGBT lato alto
- Connettore per alimentazione digitale da 5 V, alimentazione da 15 V, ripristino, alimentazione ad alta tensione, carico esterno
- LED di stato per alimentazione da 5 V, alimentazione da 15 V, pronto e guasto separati per driver lato alto e lato basso
- Condensatore di collegamento CC

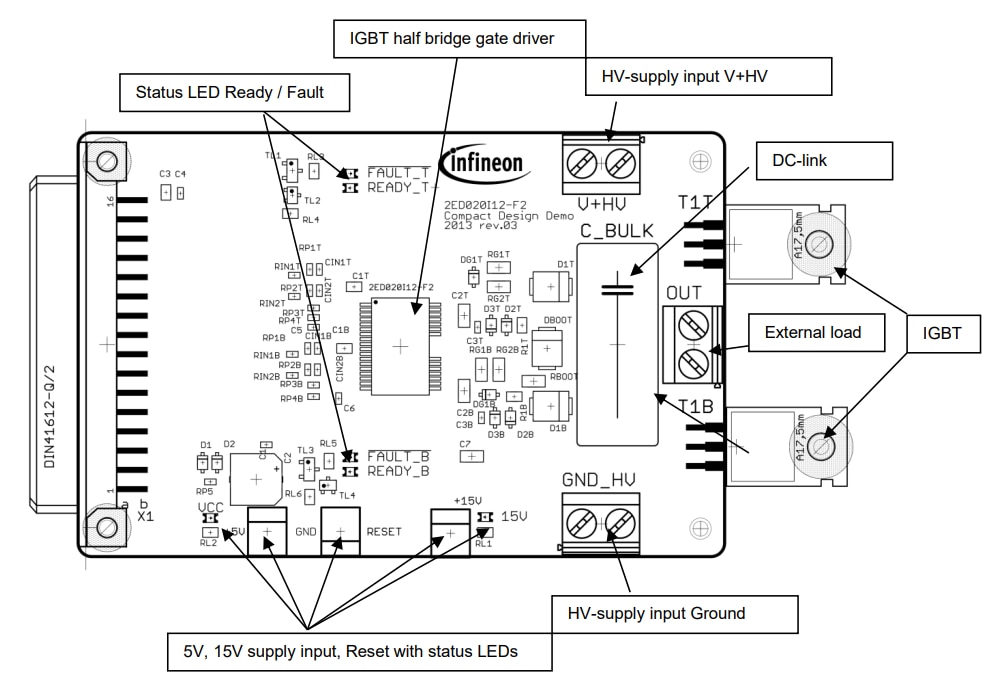

Caratteristiche di progettazione
Pubblicato: 2021-12-02
| Aggiornato: 2022-03-11
