Infineon Technologies Controller porta USB Type-C EZ-PD™ CCG6DF & CCG6SF
Aggiornamento del fornitore per i controller per porta PCUR 2128231 EZ-PD™ CCG6DF e CCG6SF USB di tipo-C™, che sono controller USB tipo-C™ a doppia e singola porta. I controller sono conformi alle specifiche USB di tipo-C™ e PD. Questi dispositivi forniscono una soluzione completa di controllo delle porte USB Tdi tipo-C™ e USB-Power Delivery per PC e notebook. Entrambi i dispositivi includono un commutatore di carico del percorso del provider VBUS.
Caratteristiche
- PD USB
- Supporta le specifiche USB PD 3.0
- Scambio rapido di ruoli (FRS)
- Messaggistica estesa dei dati
- Type-C
- Sorgenti di corrente integrate per il ruolo DFP (Rp)
- Corrente predefinita di 900 mA
- 1,5A
- 3 A
- Sorgenti di corrente integrate per il ruolo DFP (Rp)
- Resistenza Rd integrata per il ruolo UFP
- FET VCONN integrati per alimentare i cavi EMCA
- Terminazione integrata della batteria scarica
- Protezione ad alta tensione integrata sui pin CC e SBU per proteggere da cortocircuiti accidentali al pin VBUS sul connettore di tipo-C
- Interruttore SBU pass-through integrato per la protezione da 20 V
- Mux
- Mux analogico USB 2.0 integrato per dati USB 2.0 HS e UART
- Interruttore di carico integrato VBUS del fornitore
- Interruttore fornitore VBUS (5V/3A)
- Accensione con controllo della velocità di risposta sul percorso del provider VBUS, con tolleranza a 24V
- Sovratensione, sottotensione, sovracorrente, cortocircuito, protezione da corrente inversa e spegnimento termico di VBUS configurabili e controllati dall'hardware.
- Amplificatore di rilevamento della corrente VBUS a monte in grado di misurare la corrente attraverso la resistenza in serie da 5mΩ sul percorso del fornitore
- In risposta alla richiesta di scambio rapido di ruoli, disattiva il transistor a effetto di campo a canale N (NFET) del consumatore esterno e attiva l'interruttore di carico del fornitore interno.
- LDO
- LDO integrato ad alta tensione operativo fino a 21,5 V per il funzionamento in modalità "batteria scarica".
- Sottosistema MCU a 32 bit
- CPU Arm Cortex-M0 a 48 MHz
- Flash da 64KB
- ROM 96KB
- SRAM da 16KB
- Blocchi digitali integrati
- Due timer e contatori integrati per soddisfare i tempi di risposta richiesti dal protocollo USB-PD
- Quattro blocchi di comunicazione seriale (SCB) in run-time con funzionalità I2C, SPI o UART riconfigurabili
- Autenticazione
- Generatore di numeri casuali reali
- Clock e oscillatori
- Oscillatore integrato che elimina la necessità di un clock esterno
- Intervallo di funzionamento
- VSYS (2,75 V–5,5 V)
- VBUS (4 V–21,5 V)
- I/O sostituibili a caldo
- I pin I2C di SCB0 sono sostituibili a caldo
- Package
- CCG6DF 6,0 mm x 6,0 mm x 1,0 mm, BGA a 96 sfere con passo di 0,5 mm
- CCG6SF 6,0 mm x 6,0 mm x 0,6 mm, 48 pin QFN con passo di 0,4 mm
Applicazioni
- Notebook e desktop
- Host Thunderbolt, host non Thunderbolt

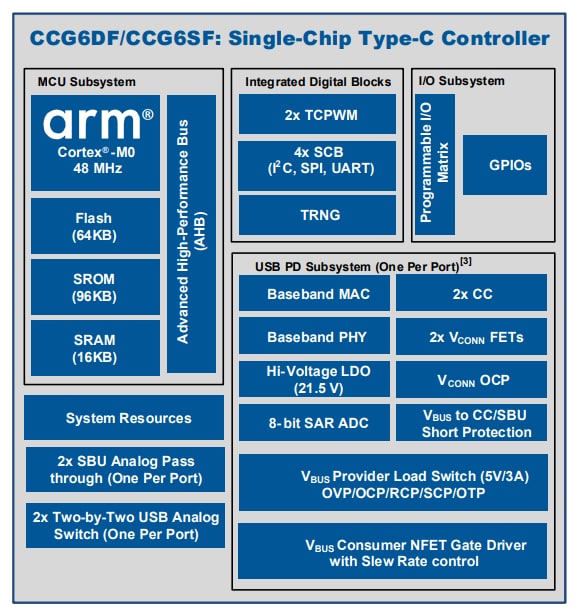

Diagramma a blocchi
Pubblicato: 2022-05-19
| Aggiornato: 2022-08-09
