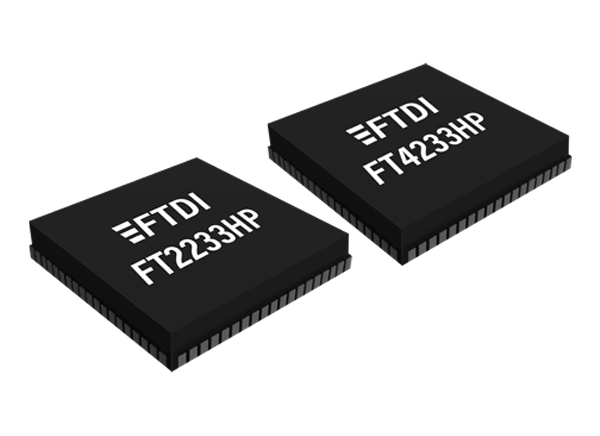

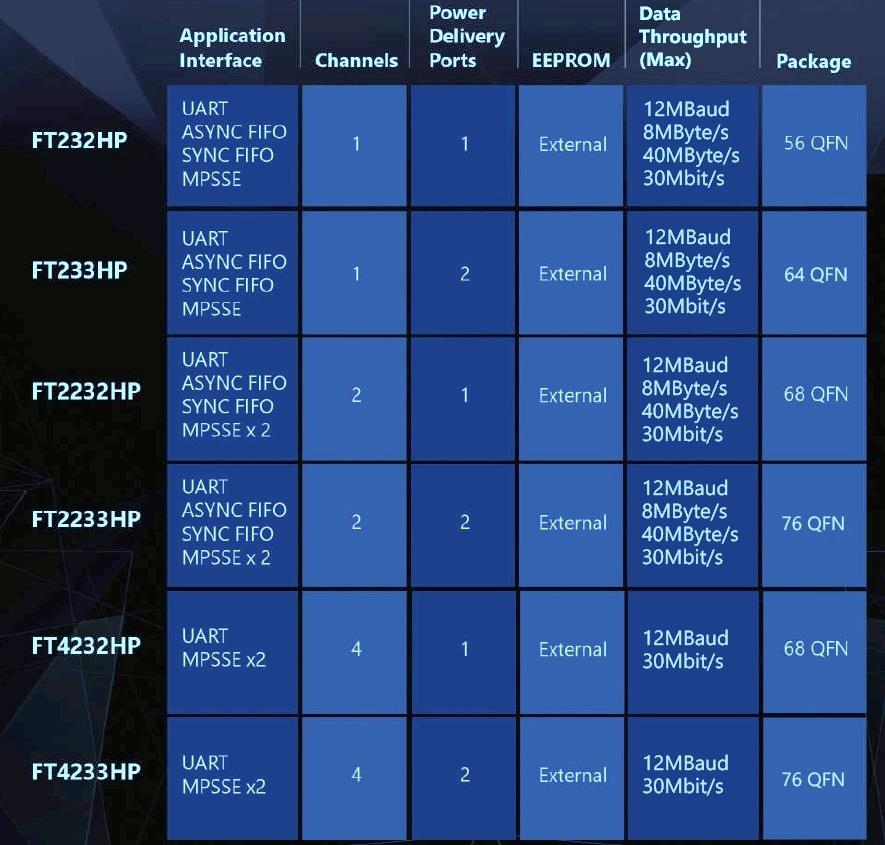

FTDI Chip CI a ponte USB ad alta velocità con controller di tipo C

I CI a ponte USB ad alta velocità di FTDI Chip con controller tipo C/PD 3.0 supportano completamente i più recenti standard USB tipo C e Power Delivery (PD). Ciò consente il supporto per la negoziazione dell'alimentazione con la capacità di dissipare o generare corrente ai dispositivi host USB. Questi dispositivi a ponte USB ad alta velocità presentano fino a due porte PD, ovvero la porta PD1 e la porta PD2. La porta PD1 condivide lo stesso connettore di tipo C con i dati USB e la porta PD2 è la porta di alimentazione, solo senza dati USB. I CI a ponte USB ad alta velocità supportano profili PDO da 5 V, 9 V, 12 V, 15 V e 20 V e questi profili sono configurabili tramite una EEPROM esterna all'accensione/al ripristino.

I ponti USB ad alta velocità offrono velocità di trasmissione dati fino a 40 MByte/s e interfacciamento multicanale. Il vantaggio di un ponte multicanale è che la DIBA del sistema viene ridotta eliminando la necessità di un chip hub USB. Inoltre, ogni canale del dispositivo appare al PC host come dispositivo separato. Ciò consente a ciascun canale di essere configurato in modo indipendente per diverse modalità, quali UART, MPSSE o FIFO. Anche con parametri diversi come 4 UART che operano tutti con frequenze di baud diverse.

Caratteristiche

Supporta la caratteristica tecnica PD Rev 3.0
2 supporti per porta USB PD 3.0:
- Configurazione della modalità porta 1 per Sink o Dual-role
- La porta 2 funziona come un Sink, supportando la ricarica attraverso la porta 1
Supporta PDO da 5 V 3 A, 9 V 3 A, 12 V 3 A, 15 V 3 A e 20 V 3 A come sink o sorgente
Protocollo di livello fisico tipo C/PD
Motore di policy PD che utilizza un controller RISC a 32 bit con 8 KB di RAM dati e ROM di codice a 48 kb
Configurazione in modalità PD tramite EEPROM esterna
Opzioni per utilizzare la policy PD di controllo MCU esterna tramite interfaccia I²C
Compatibile con USB 2.0 ad alta velocità (480 Mbit/secondo) e a piena velocità (12 Mbit/secondo)
Timeout di buffer di ricezione regolabile

Motore seriale sincrono multi-protocollo (MPSSE) per semplificare il protocollo seriale sincrono (da USB a JTAG, I²C (MASTER), SPI (MASTER) o bit-bang)
I driver di porta Com virtuale (VCP) e Direct (D2XX) senza royalty FTDI eliminano il requisito per lo sviluppo di driver USB nella maggior parte dei casi
Il design altamente integrato include un regolatore LDO da +1,2 V per VCORE, funzione POR integrata
Bassa corrente di sospensione USB e di funzionamento
Modalità di trasferimento dati bulk USB (pacchetti da 512 byte in modalità ad alta velocità)
Handshake con hardware o software X-On/X-Off completamente assistito
Intervallo delle temperature di funzionamento industriale (esteso): da −40 °C a +85 °C
Disponibile in package QFN-56/QFN-46/QFN-76/QFN-68/LQDP-80 senza piombo (conforme a RoHS)

Applicazioni

Ponte USB con tipo C/PD 3.0 (caricabatterie e dispositivi)
Elevato consumo energetico tramite PD USB e/o porta di tipo C
Interfacce USB a chip singolo a quattro canali UART (RS232, RS422 o RS485) o Bit-Bang
Da USB a chip singolo a 2 canali JTAG più 2 UART
Da USB a chip singolo a 1 canale JTAG più 3 UART
Da USB a chip singolo a 1 canale SPI più 3 UART
Da USB a chip singolo a 2 canali SPI più 2 UART
Da USB a chip singolo a 2 canali Bit-Bang più 2 UART
Da USB a chip singolo a 1 canale SPI, più 1 canale JTAG più 2 UART
Da USB a chip singolo a 2 canali I²C più 2 UART
Numerose combinazioni di 4 canali
