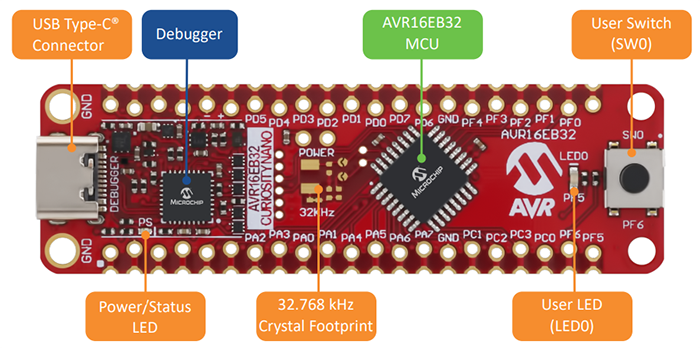

Microchip Technology Kit di valutazione Curiosity Nano AVR16EB32 (EV73J36A)

Il kit di valutazione Curiosity Nano (EV73J36A) AVR16EB32 di Microchip Technology è una piattaforma hardware per valutare i microcontroller della famiglia AVR® EB. Questa scheda ha il microcontroller (MCU) AVR16EB32 montato e include un debugger su scheda. Per la programmazione e il debug del AVR16EB32 non sono necessari strumenti esterni.

Caratteristiche

Scheda
- Microcontroller AVR16EB32
- Connettore USB Type-C®
- 1 LED utente giallo
- 1 interruttore meccanico per l'utente
- 1 LED verde di alimentazione e stato
- Ingombro per cristalli da 32,768 kHz
- Supporto debugger incorporato in MPLAB® X IDE e Microchip Studio
  - Identificazione della scheda
  - Porta seriale virtuale (CDC)
  - Programmazione e debug
  - 2 canali GPIO di debug (DGI GPIO)
- Alimentazione USB
- Tensione di arrivo regolabile
  - Regolatore LDO MIC5353 controllato dal debugger integrato
  - Tensione di uscita da 1,8 V a 5,1 V (limitata dalla tensione di ingresso USB)
  - Corrente di uscita massima di 500 mA (limitata dalla temperatura ambiente e dalla tensione di uscita)

MCU AVR16EB32
- Fino a 32KB di memoria Flash programmabile a sistema con un vero e proprio funzionamento in lettura e scrittura
- Funzionalità di sicurezza per disattivazione interfaccia di debug e programmazione (PDD)
- 1 timer/contatore a 16 bit tipo E (TCE) con 4 canali di confronto per la generazione PWM e l’estensione della forma d’onda (WEX)
- 1 timer/contatore a 24 bit tipo F (TCF) per la generazione di frequenza
- 1 contatore in tempo reale (RTC) a 16 bit che può funzionare con un cristallo esterno o un oscillatore interno
- 1 convertitore analogico-digitale (ADC) differenziale a 12 bit, 300 ksps con un amplificatore a guadagno programmabile (PGA)
- 2 comparatori analogici (ACs) con funzioni di confronto a finestra
- Logica personalizzata configurabile (CCL) con fino a 4 tabelle di ricerca programmabili (LUT)
- Sistema di eventi per segnali inter-periferici indipendenti e prevedibili della CPU
- Tensione di riferimento configurabile e generata internamente
