Diodes Incorporated Estensore I/O a 34 bit PI4IOE5V6534Q

L' Estensore I/O a 34 bit PI4IOE5V6534Q della  Diodes Incorporated fornisce un'espansione I/O remota per la maggior parte delle famiglie di microcontroller tramite l'interfaccia FC-bus. PI4IOE5V6534Q è una soluzione semplice quando sono necessari I/O aggiuntivi mantenendo al minimo le interconnessioni. L'Estensore IC funziona da 1,65V a 5,5V sul lato della porta GPIO e da 0,8V a 3,6V sul lato SDA/SCL. Ciò consente al PI4IOE5V6534Q di interfacciarsi con i microprocessori e i microcontroller di nuova generazione sul lato SDA/SCL quando si abbassano i livelli di alimentazione per risparmiare energia.

Caratteristiche

  • Intervallo di tensione di alimentazione di funzionamento da 8V a 3,6V sul lato I2C-bus
  • Consente la traslazione bidirezionale del livello di tensione e l'espansione GPIO tra:
  • Da 8V a 3,6V SCL/SDA e porta 1,8/2,5/3,3/5,5V
  • Conforme ai I2C-bus Fast-mode plus, Fast-mode e Standard mode
  • Funzionalità I/O
  • Configurazioni della porta di uscita: porte selezionabili o pin selezionabili in uscita push-pull od open-drain
  • Stato interruzione: il registro di sola lettura identifica la sorgente di un'interruzione
  • Basso consumo di corrente in standby
  • 2μA tipico a 3,3V VDD(P)
  • Porte I/O tolleranti a 5V e pin I2C-bus tolleranti a 3,6V
  • 1MHz di interfaccia I2C-bus Fast-mode Plus
  • Ripristino di accensione
  • Uscita interruzione (INT) open-drain attiva BASSA
  • Ingresso ripristino LOW attivo (RESET)
  • Conduzione testata (superiore a 100mA)
  • Conduzione uscite per pilotare direttamente i LED
  • AEC-Q100 (grado 2)
  • Completamente privo di piombo e conforme a RoHS
  • Dispositivo "verde" privo di alogeni e antimonio
  • Il PI4IOE5V6534Q è adatto per applicazioni per il settore automobilistico che richiedono un controllo del cambiamento specifico; questa parte è qualificata AEC-Q100, compatibile con PPAP e prodotta in strutture certificate IATF 16949
  • Imballaggio (senza piombo e verde)
  • TQFN a 46 Pin, TQFN 4,5 x 6,5mm (ZLW)
  • Funzionalità di programmazione I/O
    • Forza di trasmissione in uscita
      • Quattro punti di forza di trasmissione programmabili per ridurre i tempi di incremento e riduzione nelle applicazioni a bassa capacità
    • Chiavistello di ingresso
      • Le modifiche dei valori del registro delle porte di ingresso sono mantenute fino alla lettura del registro delle porte di ingresso
    • Abilitazione pull-up/pull-down
      • Abilitazione resistore di ingresso o pull-up/pull-down flottante
    • Selezione pull-up/pull-down
      • Selezione resistore pull-up/pull-down 100k-ohm
    • Maschera di interruzione
      • La maschera impedisce la generazione dell'interruzione quando lo stato di ingresso cambia per evitare false interruzioni
    • Specifica margine interruzione su base bit-per-bit
    • Eliminazione individuale dell'interruzione senza disturbare altri eventi
    • Leggi tutti gli eventi di interruzione senza eliminare
    • Hardware anti-rimbalzo dell'interruttore
    • Ripristino del software per chiamate generiche
    • Funzione ID dispositivo software I2C

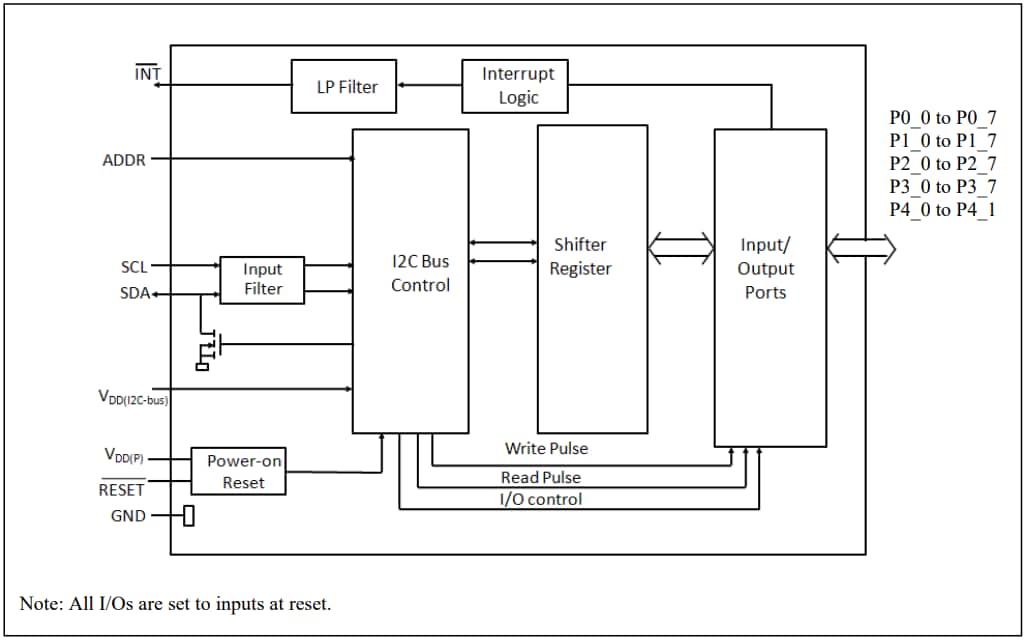

Diagramma a blocchi

Schema a blocchi - Diodes Incorporated Estensore I/O a 34 bit PI4IOE5V6534Q
Pubblicato: 2021-01-28 | Aggiornato: 2022-03-11
