Diodes Incorporated Interruttore di alimentazione a monte IntelliFET® ZXMS81045SP

L'interruttore di alimentazione a monte IntelliFET® ZXMS81045SP di Diodes Incorporated combina funzioni di protezione e diagnostica in un package dissipatore di calore esposto SO-8EP (Type E). Lo ZXMS81045SP offre un MOSFET di potenza a canale N verticale monolitico con sensori di temperatura e corrente integrati con un'alimentazione del gate con pompaggio di carica. Ha una bassa corrente di riposo nello stato OFF. L'interruttore è abilitato dall'azionamento a livello logico attivo ad alto 3,3 V e 5 V agli ingressi.

ZXMS81045SP di Diodes Incorporated presenta un'uscita di rilevamento della corrente diagnostica proporzionale alla corrente di carico e un segnale di guasto diagnostico definito in caso di funzionamento a sovraccarico, sovratemperatura, cortocircuito o condizioni di carico aperto.

Caratteristiche

  • Funzioni di protezione
    • Protezione della batteria inversa utilizzando componenti esterni
    • Limitazione di corrente dipendente dalla tensione
    • Protezione da sovratemperatura con riavvio automatico
    • Protezione da sovratensione, incluso lo scarico di carico
    • Protezione da sottotensione stabile
    • Protezione ESD
    • Perdita di protezione da terra con componenti esterni
    • Protezione da cortocircuito migliorata
  • Segnale di guasto definito in caso di funzionamento con sovraccarico, sovratemperatura o cortocircuito
  • Funzioni diagnostiche
    • Uscita di rilevamento corrente di carico proporzionale
      • Regolazione lineare della caduta di tensione per mantenere la precisione di rilevamento anche a correnti di carico molto basse
      • Abilitato da un ingresso logico
      • Temperatura definita e dipendenza dalla corrente
    • Rilevamento di carico aperto
      • Utilizzo del rilevamento della corrente di carico in stato ATTIVO
      • Utilizzo del rilevamento della tensione di uscita in stato OFF

Applicazioni

  • Commutazione a monte con feedback diagnostico per:
    • Carichi di messa a terra 12 V
    • Carichi resistivi, induttivi e capacitivi
  • Adatto per carichi di corrente di spunto elevati
    • Lampade a incandescenza (P27W/P21W), motori, ecc.
  • Sostituzione compatta a bassa potenza per:
    • Relè, fusibili e circuiti discreti

Specifiche

  • Tensione di esercizio: da 5 V a 28 V
  • Tensione di alimentazione massima: 41 V
  • Resistenza in conduzione massima: 90 mΩ, TJ = +150 °C
  • Corrente di carico nominale: 4 A
  • Rapporto di rilevamento corrente tipico: 1200
  • Limitazione di corrente minima: 25 A
  • Corrente di standby massima: 0,5 µA, TJ = +25 °C

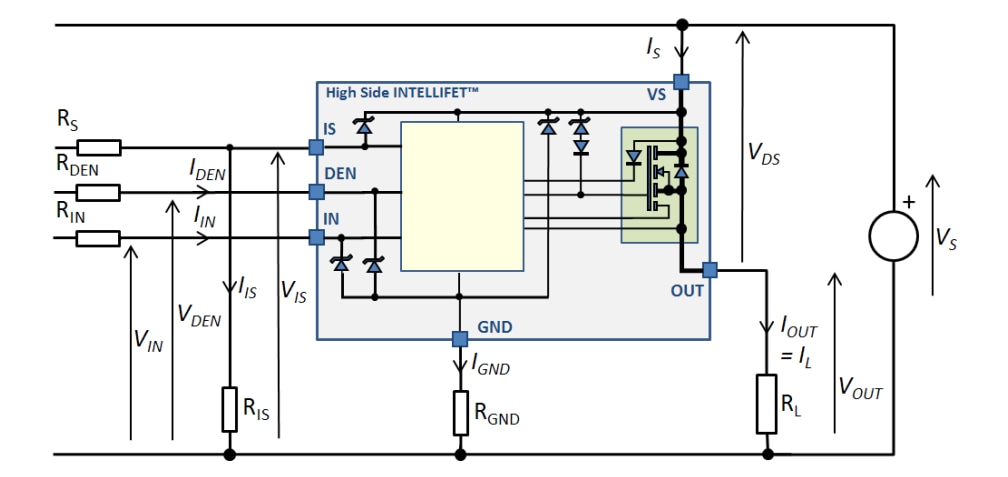

Circuito di applicazione tipico

Schema di circuito di applicazione - Diodes Incorporated Interruttore di alimentazione a monte IntelliFET® ZXMS81045SP

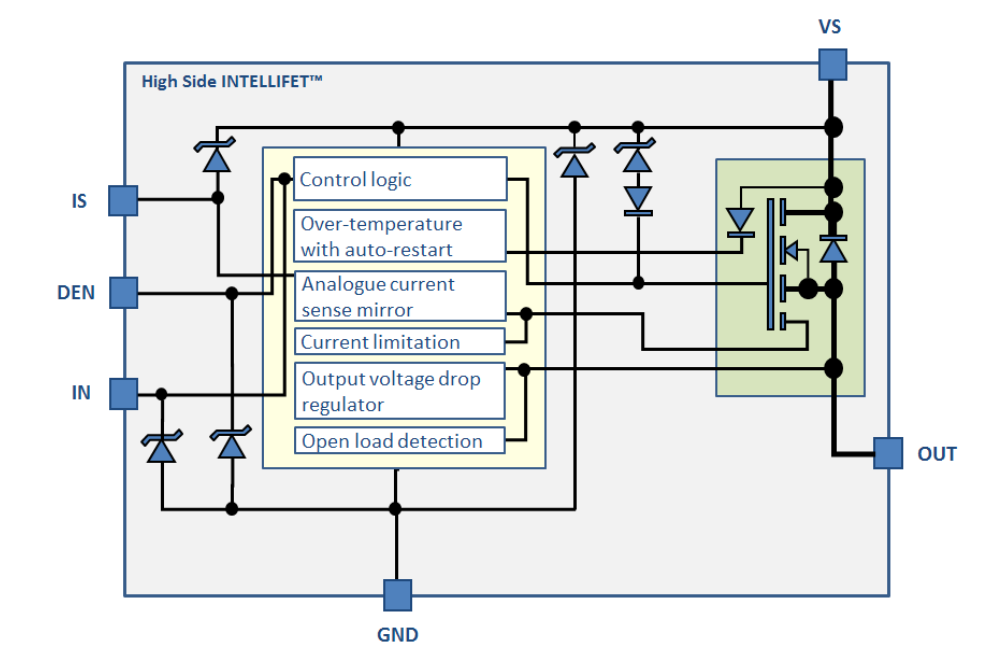

Diagramma a blocchi funzionali

Schema a blocchi - Diodes Incorporated Interruttore di alimentazione a monte IntelliFET® ZXMS81045SP
Pubblicato: 2023-03-29 | Aggiornato: 2023-03-31
