Diodes Incorporated Interruttore Mux/DeMux 1:2 ad alta velocità PSMUX136
L'interruttore Mux/DeMux 1:2 ad alta velocità PSMUX136 di Diodes Incorporated utilizza segnali ad alta velocità con larghezza di banda da 5,5 GHz. L'interruttore multiplatore/demultiplatore 2:1 a canale differenziale offre un’eccellente integrità del segnale e un'apertura di diagramma a occhio. Il Mux/DeMux PSMUX136 a diodi presenta un ampio intervallo di tensione in ingresso da 0 a 3,6 V ed un consumo a bassa potenza di 35 µA. Il dispositivo è ideale per smartphone, tablet, NB e PC.
Caratteristiche
- Mux/DeMux 2:1 bidirezionale differenziale
- Ampio intervallo di tensione in ingresso da 0 a 3,6 V
- Caratteristiche dell’interruttore ad alte prestazioni:
- Larghezza di banda (-3 dB): 5,5 GHz (porta A); 5,3 GHz (porta B)
- RON (tipica): 4,6 Ω (porta A); 5,7 Ω (porta B)
- CON (tipico): 1,5 pF a 240 MHz
- Basso ritardo di propagazione a0,1 ns tipico
- Basso isolamento in stato di spegnimento: -34 dB a 240 MHz
- Bassa diafonia: -37 dB a 240 MHz
- Basso consumo energetico a bassa potenza: 35 µA tipico
- Ampia tensione di alimentazione: da 1,8 V a 5,5 V
- Supporta la logica da 1,8 V sui pin di controllo
- Ampio intervallo di temperatura: da -40 °C a +125 °C
- Completamente privo di piombo e conforme a RoHS
- Dispositivo sostenibile privo di alogeni e antimonio
- Packaging a 10 contatti, UQFN (ZUA), passo da 1,5 mm x 2 mm x 0,5 mm (H) x 0,6 mm
Applicazioni
- Smartphone
- Tablet
- NBs
- PC
Risorse aggiuntive

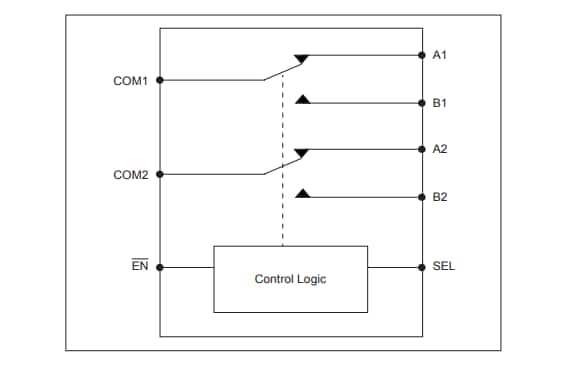

Diagramma a blocchi
Diagramma di applicazione Tipico
Pubblicato: 2023-05-17
| Aggiornato: 2023-06-27
