Diodes Incorporated ReDriver™ lineare Mux attivo da 1 a 2 PI3DPX8112
Il ReDriver™ lineare Mux attivo da 1 a 2 PI3DPX8112 della Diodes Incorporated è un collegamento DisplayPort a 4 canali con velocità di trasmissione dati che supportano fino a 13,5 Gbps per gli standard DP2.0 (UHBR13,5, UHBR10), DP1.4 (HBR3), DP1.2 (HBR2), DP1.1 (HBR1) e DP1.0 (RBR). I comandi di guadagno massimo dell'equalizzatore sono +15dB (DP2.0@6,75GHz) e +8,5dB (DP1.4@4,05GHz) per compensare la perdita di inserzione lungo la connessione del canale.
Il design ReDriver lineare senza blocco PI3DPX8112 della Diodes Incorporated garantisce che i segnali differenziali che trasmettono le forme d'onda di equalizzazione scatto preliminare e de-enfasi siano trasmessi dal lato sorgente al lato ricevitore con DFE. Aiuta a ottimizzare la regolazione complessiva del collegamento del canale condotta dal trasmettitore e dal ricevitore del sistema. Gli equalizzatori CTLE sono implementati agli ingressi del ReDriver per ridurre le distorsioni ISI e compensare la perdita di canale. Le regolazioni del guadagno piatto programmabile e della linearità supportano l'apertura del diagramma degli occhi.
Con il design di controllo logico combinato, gli utenti possono usare il metodo del cinturino pin per selezionare diversi guadagni EQ, guadagni piatti e linearità di oscillazione dell'uscita per una regolazione flessibile del design.
Caratteristiche
- Configurazione DeMux attiva da 1 a 2 per il funzionamento DisplayPort a 4 canali
- Supporto della velocità dei dati fino a 13,5Gbps per coprire le velocità DP2,0 (UHBR13,5) e DP1,4 da 8,1Gbps
- Controllo della cinghia a quadruplo livello tramite una tabella logica combinata per la selezione del valore del guadagno equalizzatore
- Controllo con fascetta a quadruplo livello per la selezione della linearità a oscillazione di uscita e a guadagno piatto
- Rilevamento del segnale di ingresso per modalità di risparmio energetico automatico
- alimentazione singola 3,3V +/-0,3V
- supporta temperatura industriale da 40°C a +85°C
- Privo di piombo e pienamente conformi a RoHS
- Dispositivo “green” privo di alogeni e antimonio
Applicazioni
- Terminale mobile
- Notebook di gioco
- Periferiche alloggiamento, KVM e PC
- Monitor display
- Informatica industriale
- Sistema integrato

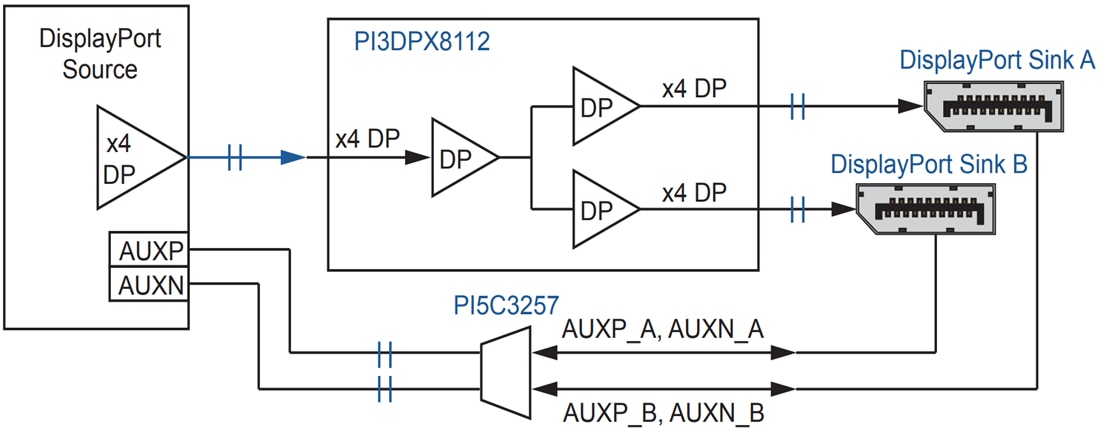

Applicazione del sistema
