Diodes Incorporated Interruttore di scambio 2x2 PI3DBS16222Q

L'interruttore di scambio 2x2 PI3DBS16222Q di Diodes Incorporated è un interruttore di scambio differenziale qualificato per il settore automobilistico con una piedinatura passthrough. Il PI3DBS16222Q offre uno scambio 2x2 a 20 Gbps. Il dispositivo è ideale per applicazioni PCI Express 4.0, USB 4.0, USB 3.1 Gen 2, Thunderbolt 4 e 10G BASE-KR.

Quando l'ingresso di controllo della selezione dell'interruttore di scambio 2x2 PI3DBS16222Q di Diodes è basso, la porta A si collega alla porta B e la porta C si collega alla porta D per un passthrough differenziale a otto canali. Inoltre, quando l'ingresso di controllo di selezione è alto, la porta A si collega alla porta D e la porta B si collega alla porta C.

Caratteristiche

  • Interruttore di scambio 2x2 a quattro canali differenziali
  • Velocità dei dati 20 Gbps; abilitazione delle applicazioni in PCI Express® 4.0, USB 4.0, USB 3.1 Gen 2, Thunderbolt™ 4, 10G BASE-KR
  • Bassa diafonia:
    • -30 dB a 4 GHz
    • -19 dB a 8 GHz
    • -17 dB a 10 GHz
  • Bassa perdita di inserzione:
    • -1,0 dB a 4 GHz
    • -1,5 dB a 8 GHz
    • -2,0 dB a 10 GHz
  • Funzionamento bidirezionale
  • Basso sfasamento da bit a bit da 10 ps
  • Intervallo di funzionamento VDD: 3,3 V ± 10%
  • Intervallo di temperatura per il settore automobilistico, AEC-Q100 classe 2, da -40 °C a 105 °C
  • Design QFN saldabile
  • Completamente privo di piombo e conforme a RoHS
  • Dispositivo ecologico, privo di alogeni e antimonio
  • Conforme ad AEC-Q100, con capacità PPAP e prodotto in impianti certificati IATF 16949
  • 30 contatti, TQFN (ZL30), package da 2,5 mm x 4,5 mm (senza piombo ed ecologico)

Applicazioni

  • Applicazioni fino a 20 Gbps, tra cui PCIe 4.0, USB 3.2 Gen 2, 10GE, Thunderbolt 4, SAS 3.0 e SATA 3.0
  • Settore automobilistico

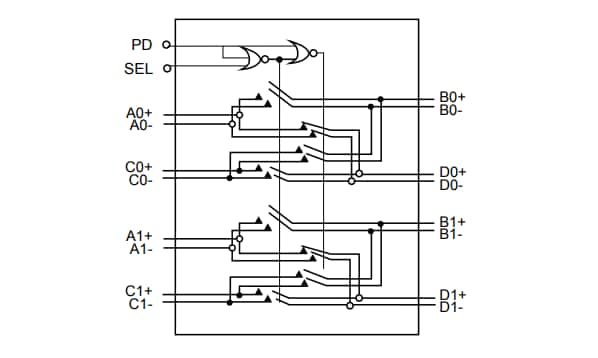

Diagramma a blocchi

Schema a blocchi - Diodes Incorporated Interruttore di scambio 2x2 PI3DBS16222Q
Pubblicato: 2023-01-04 | Aggiornato: 2023-01-10
