Diodes Incorporated ReTimer bidirezionale USB Type-C™ PI2EQX22024

Il ReTimer bidirezionale USB Type-C™ PI2EQX22024 di Diodes Incorporated PI2EQX22024 contiene un ricevitore CTLE adattivo e un trasmettitore con equalizzazione a 3 tap, in grado di compensare la perdita di canale fino a -23 dB per la trasmissione di segnali a 5 GHz. Il dispositivo offre standard USB 3.2 per il funzionamento in modalità dati USB Type C. Le configurazioni di funzionamento sono programmabili attraverso l'interfaccia I²C per selezionare USB3.2 Gen1x1/Gen2x1 a 1 corsia, USB3.2 Gen1x1/Gen2x1 a 1/2 corsia o USB3.2 Gen2x2.

I diodi PI2EQX22024 utilizzano un'alimentazione standard da 1,8 V_dd, ottenendo una buona gestione del risparmio energetico. Il ReTimer PI2DPT821 è conforme agli stati di gestione dell'energia del collegamento USB per la modalità attiva (U0) e la modalità di risparmio energetico (U1, U2, U3). Il rilevamento Rx USB monitora continuamente la condizione della spina dei terminali TX. Inoltre il rilevatore del segnale LFPS rileva l'LBPM (LFPS basato sul messaggio PWM) della modalità USB. Il PI2EQX22024 ha una latenza molto bassa, grazie al design del ReTimer a livello di bit, dall'ingresso del segnale all'uscita (<1 ns), che consente una buona interoperabilità tra i vari dispositivi USB.

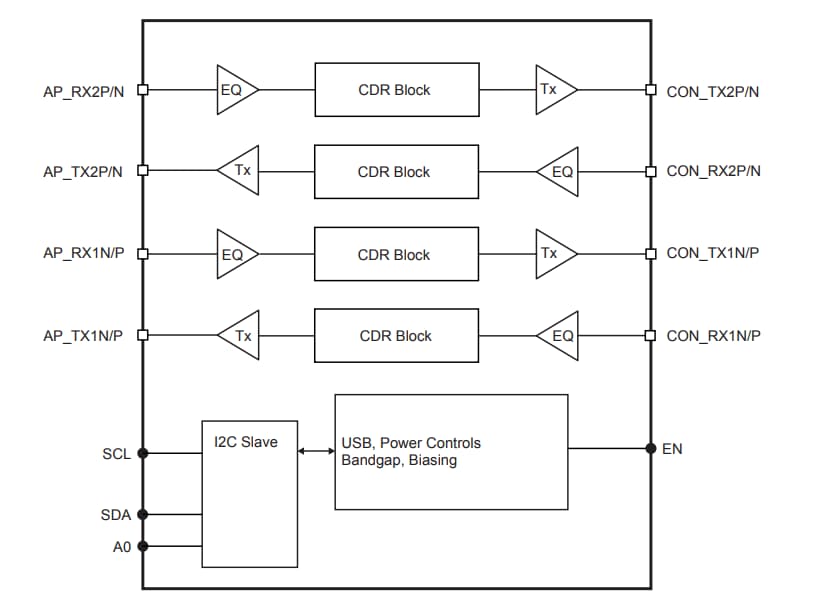

Caratteristiche

Conforme agli standard USB 10 Gbps e 5 Gbps
Supporta la pulizia del jitter USB a due porte
Compensazione della perdita di canale: -2 3dB a 5 GHz
Bassa latenza: <1 ns
Equalizzatore lineare adattativo a tempo continuo (CTLE)
Nessun progetto di clock di riferimento

Rilevamento della terminazione Rx per il controllo del risparmio energetico
Regolazione selezionabile del trasmettitore a 3 tap
Alimentazione singola: 1,8 V ±90 mV
Completamente privo di piombo e conforme a RoHS
Dispositivo “green” privo di alogeni e antimonio

Applicazioni

Dispositivi sorgente tra cui tablet, smartphone, notebook, desktop e PC all-in-one
Dispositivi sink tra cui monitor e televisori
Docking station per PC, cavi attivi e dongle (adattatori)
