Diodes Incorporated Driver Sounder piezoelettrico PAM8906
I driver sounder piezoelettrici PAM8906 di Diodes Incorporated offrono un convertitore boost integrato in grado di pilotare un sounder piezoelettrico con un'uscita fino a 36 VPP. Il PAM8906 fornisce un convertitore boost integrato per abilitare una soluzione ottimizzata con un livello di pressione sonora (SPL) più elevato per un suono in uscita più forte, corrente di riposo più bassa con una funzione di accensione/spegnimento automatici per un tempo di funzionamento della batteria esteso. Il dispositivo è ideale per sounder piezoelettrico alimentato a batteria o applicazioni legate agli allarmi.
Implementando l'esclusiva tecnologia del driver sounder piezoelettrico, combinata con il convertitore boost integrato, il PAM8906 fornisce una piccola corrente di spunto e basse EMI, pur garantendo un'elevata efficienza di sistema. Il convertitore boost integrato commuta a una frequenza fissa di 1,8 MHz e di conseguenza può funzionare con un piccolo induttore da 0,47 µH. Il PAM8906 fornisce opzioni di tensione di uscita (VOUT) di 10 V, 12 V e 18 V.
I driver PAM8906 di Diodes Inc operano con un ingresso PWM esterno o in modalità di auto-eccitazione (solo 10 V e 12 V sono supportati in questa modalità) per varie applicazioni sounder piezoelettriche. I dispositivi presentano anche la protezione da arresto termico, sovracorrente, sovratensione e blocco di sottotensione per garantire il funzionamento sicuro del sistema.
Il PAM8906 è alloggiato in un package MSOP-10 per un ingombro PCB più ridotto e una maggiore resa SMT.
Caratteristiche
- Intervallo di tensione di alimentazione: da 2,1 V a 5,5 V
- Convertitore boost integrato con VOUT = 10 V, 12 V o 18 V
- Spegnimento automatico e controllo di riattivazione
- Supporta l'ingresso PWM esterno o la modalità di auto-eccitazione
- Bassa corrente di funzionamento, con corrente di spegnimento < 1μA
- Driver ad alta velocità progettato con accensione/spegnimento molto breve
- Uscita ad alta impedenza in modalità di spegnimento
- Disponibile in package MSOP-10 poco ingombrante
- Completamente privo di piombo e conforme a RoHS
- Dispositivo “green” privo di alogeni e antimonio
Applicazioni
- Allarmi per fumo/gas/acqua o di sicurezza industriale
- Umidificatori ad aria o applicazioni driver piezoelettrico correlate ad ultrasuoni
- Dispositivi di sicurezza, elettrodomestici
- Feedback aptico
Assegnazioni pin

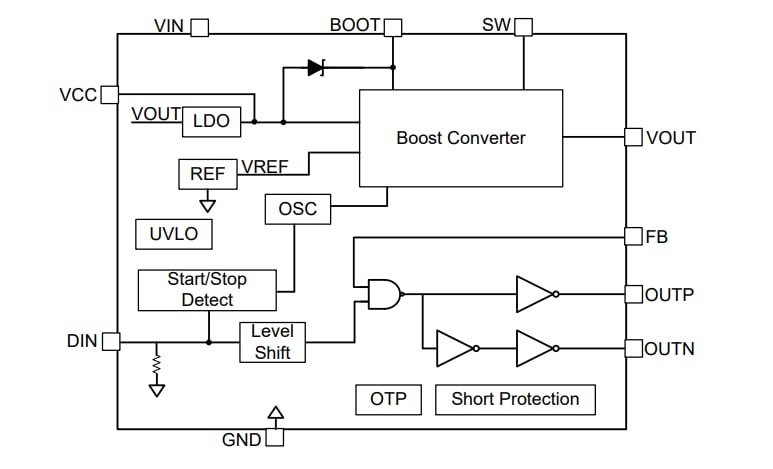

Schema a blocchi
